Teileliste
Standardkranz für ROTEX-Kupplungen
Material je nach Auswahl: T-PUR 92 SHORE-A (orange); T-PUR 98 SHORE-A (violett); T-PUR 64 SHORE-D Die Standardkränze sind die aus einem speziellen Kunststoff bestehenden Verbindungselemente zwischen den beiden Naben-Bauteilen aus metallischen Werkstoffen. Je nach Anforderung kann ein Zahnkranz mit mehr oder weniger hartem T-PUR eingesetzt werden. Die Auswahl des richtigen Standardkranzes erfolgt nach den Parametern entsprechend Tabelle. Dort finden z. B. Sie Angaben über das maximal übertragbare Drehmoment, die Dämpfungsleistung und den Verdrehwinkel, der durch die Kompression des Kranzmaterials bei Nenn- und Maximal-Drehmoment entsteht. Bei Fragen zur Auslegung treten Sie gerne mit uns in Kontakt. Wir beraten Sie gerne.
BoWex Hülse
Ersatzteil für die KTR BoWex Bogenzahnkupplung wahlweise in der Standardausführung oder in der ATEX zertifizierten Version bis 120°C Einsatztemperatur. Hülse Weiß: Bauart M: Polyamid, alternativ Polyamid mit KohlenstoffanteilHülse Schwarz: Bauart M…C: Polyamid, alternativ Polyamid mit Kohlenstoffanteil; Zertifizierung nach ATEX, Übertragung größerer Drehmomente im Gegensatz zur weißen Hülse Bogenzahnprinizip:Nach der Wirkungsweise des Balligzahnprinzips werden bei Wikel- und Radialverlagerungen Kantenpressungen in der Verzahnung vermieden.Polyamid als ist aufgrund der kristallinen Struktur widerstandsfähig gegen Schmier- und Kraftstoffe, Hydraulikflüssigkeiten, Lösungsmittel, usw. und eignet sich daher besonders im Kupplungsbau für gleitbeanspruchte Bauteile.

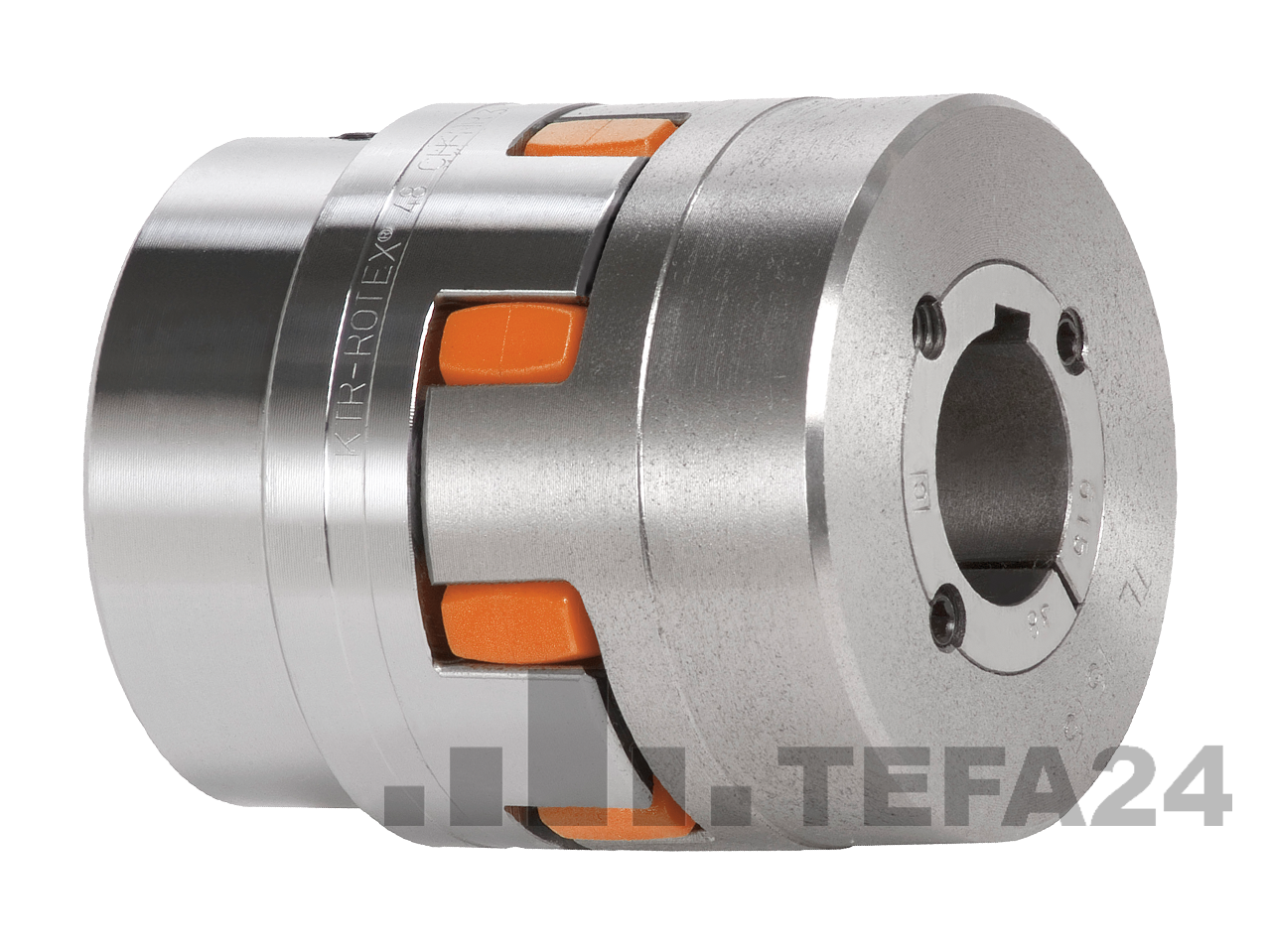

ROTEX elastische Klauenkupplung mit Taper Klemmbuchse
Die Taperbuchsen, die zugehörigen Bohrungen und der Kupplungskranz aus Kunststoff sind im Preis enthalten. Die dargestellte Kupplung ist somit einbaufertig entsprechend der bestellten Konfiguration.Nabenwerkstoff: Stahl (bis Baugröße 28) bzw. Grauguß (ab Baugröße 38)ROTEX-Kupplungen werden ab Werk mit dem neuartigen, hochtemperaturbeständigen Zahnkranzmaterial T-PUR ausgeliefert, welches in drei Härtegraden verfügbar ist. Die Bohrungsdurchmesser der Taperbuchsen sind mit der Toleranz H7 gebohrt und entsprechender Passfedernut nach DIN 6885 Blatt 1 versehen. ROTEX-Kupplungen zeichnen sich durch kleine Baumaße, geringe Gewichte und niedrige Schwungmomente bei hoher Drehmomentübertragung aus. Durch die präzise, allseitige Bearbeitung wird die Laufeigenschaft positiv beeinflusst und die Lebensdauer der Kupplung erheblich erhöht. Sie geben Gewähr für eine drehschwingungsdämpfende Kraftübertragung und nehmen Stöße auf, die von ungleichmäßig arbeitenden Kraftmaschinen ausgehen.Katalogseite
ROTEX Standard elastische Klauenkupplung aus Stahl zylindrisch gebohrt mit Passfedernut
ROTEX-Kupplungen zeichnen sich durch kleine Baumaße, geringe Gewichte und niedrige Schwungmomente bei hoher Drehmomentübertragung aus. Durch die präzise, allseitige Bearbeitung wird die Laufeigenschaft positiv beeinflusst und die Lebensdauer der Kupplung erheblich erhöht. Sie geben Gewähr für eine drehschwingungsdämpfende Kraftübertragung und nehmen Stöße auf, die von ungleichmäßig arbeitenden Kraftmaschinen ausgehen. ROTEX-Kupplungen werden ab Werk mit dem neuartigen, hochtemperaturbeständigen Zahnkranzmaterial T-PUR ausgeliefert, welches in drei Härtegraden verfügbar ist. Die Bohrungen werden mit der Toleranz H7 und die Passfedernuten nach DIN 6885/1-JS9 ausgeführt. Sonderwünsche für die Herstellung der Nabenbohrung fragen Sie bitte vor der Bestellung bei uns an. Im Konfigurator entsprechen die Werte dem Bohrungsdurchmesser in mm. Die Passfedernut entspricht konform zu DIN 6885/1-JS9 dem jeweiligen Bohrungsdurchmesser. Für genaue Abmessungen, Bauteilformen und Leistungsdaten rufen Sie bitte die unten aufgeführte auf.Katalogseite Bitte beachten Sie, dass die Baugröße 14 nur in Sinterstahl verfügbar ist.
ROTEX elastische Klauenkupplung aus Grauguss (GJL) zylindrisch gebohrt mit Passfedernut
ROTEX-Kupplungen zeichnen sich durch kleine Baumaße, geringe Gewichte und niedrige Schwungmomente bei hoher Drehmomentübertragung aus. Durch die präzise, allseitige Bearbeitung wird die Laufeigenschaft positiv beeinflusst und die Lebensdauer der Kupplung erheblich erhöht. Sie geben Gewähr für eine drehschwingungsdämpfende Kraftübertragung und nehmen Stöße auf, die von ungleichmäßig arbeitenden Kraftmaschinen ausgehen. ROTEX-Kupplungen werden ab Werk mit dem neuartigen, hochtemperaturbeständigen Zahnkranzmaterial T-PUR® ausgeliefert, welches in drei Härtegraden verfügbar ist. Die Bohrungen werden mit der Toleranz H7 und die Passfedernuten nach DIN 6885/1-JS9 ausgeführt. Sonderwünsche für die Herstellung der Nabenbohrung fragen Sie bitte vor der Bestellung bei uns an. Für genaue Abmessungen, Bauteilformen und Leistungsdaten rufen Sie bitte die unten aufgeführte Katalogseite auf.
BoWex Bogenzahn-Kupplung Bauart M,I, zylindrisch gebohrt
BoWex Bogenzahnkupplung komplett konfektioniert und mit zylindrischen Bohrungen der Naben nach DIN ISO 286-1 der Toleranz H7 gefertigt und mit einer Passfedernut nach DIN 6885 Bl.1v(Js9) und Feststellgewinde versehen.Auf Anfrage auch mit SAE-Evolventenverzahnung, Profilbohrung nach DIN 5482, DIN 5480 und DIN9611 (Zapfwellenprofil), Kegelbohrung 1:5; 1:8; 1:10 Wirkprinzip: doppelkardanischAusgleich: Wellenfluchtungsfehler Axial, Radial, Winkel Eigenschaften: kompakt, wartungsfrei, geeignet für horizontalen und vertikalen Einbau WerkstoffeNabe: Sinterstahl für Größe 14-65; Qualitätsstahl (C45) für Größe 65-125Hülse Weiß: Bauart M: Polyamid, alternativ Polyamid mit KohlenstoffanteilHülse Schwarz: Bauart M…C: Polyamid, alternativ Polyamid mit Kohlenstoffanteil; Zertifizierung nach ATEX, Übertragung größerer Drehmomente im Gegensatz zur weißen Hülse Bogenzahnprinzip:Nach der Wirkungsweise des Balligzahnprinzips werden bei Winkel- und Radialverlagerungen Kantenpressungen in der Verzahnung vermieden.Polyamid als ist aufgrund der kristallinen Struktur widerstandsfähig gegen Schmier- und Kraftstoffe, Hydraulikflüssigkeiten, Lösungsmittel, usw. und eignet sich daher besonders im Kupplungsbau für gleitbeanspruchte Bauteile.
BoWex Nabe
Ersatzteil für die KTR BoWex Bogenzahnkupplung Wahlweise: Ungebohrt in den Baugrößen: 14,19,24,28,38,42,48Vorgebohrt in den Baugrößen: 65,80,100,125Individuell gebohrt nach DIN ISO 286-1 der Toleranz H7 mit Passfedernut nach DIN 6885 Bl.1v(Js9) und Feststellgewinde.
ROTEX elastische Klauenkupplung aus Aluminium Druckguss (Al-D)
ROTEX-Kupplungen zeichnen sich durch kleine Baumaße, geringe Gewichte und niedrige Schwungmomente bei hoher Drehmomentübertragung aus. Durch die präzise, allseitige Bearbeitung wird die Laufeigenschaft positiv beeinflusst und die Lebensdauer der Kupplung erheblich erhöht. Sie geben Gewähr für eine drehschwingungsdämpfende Kraftübertragung und nehmen Stöße auf, die von ungleichmäßig arbeitenden Kraftmaschinen ausgehen. Die Ausführung der Naben erfolgt entsprechend der Bohrungsdurchmesser: Baugröße 19: Bohrungsdurchmesser 8-19 => Bauteil 1 Bohrungsdurchmesser 20-24 => Bauteil 1a Baugröße 24: Bohrungsdurchmesser 10-24 => Bauteil 1 Bohrungsdurchmesser 25-28 => Bauteil 1a Baugroße 28: Bohrungsdurchmesser 14-28 => Bauteil 1 Bohrungsdurchmesser 30-38 => Bauteil 1a ROTEX-Kupplungen werden ab Werk mit dem neuartigen, hochtemperaturbeständigen Zahnkranzmaterial T-PUR ausgeliefert, welches in drei Härtegraden verfügbar ist. Die Nabenbohrungen können im Shop als zylindrische Fertigbohrung mit der Tolerenz H7 und der entsprechenden Passfedernut nach DIN 6885/1-JS9 einfach hinzugebucht werden. Sonderwünsche für die Herstellung der Nabenbohrung, wie Zollbohrung, Kegelbohrung und SAE-Evolventverzahnung fragen Sie bitte vor der Bestellung bei uns an. Für genaue Abmessungen, Bauteilformen und Leistungsdaten rufen Sie bitte die unten aufgeführte Katalogseite auf.
ROTEX S-H Ausbaukupplung mit Split-Naben
ROTX / KTR ROTEX S-H Ausbaukupplung mit Splitnabe Die ROTX / KTR ROTEX S-H Ausbaukupplung mit Splitnabe ist eine drehelastische Klauenkupplung (auch Elastomerkupplung) für die Antriebstechnik, wenn es auf schnelle Wartung und radiale Montage ankommt. Dank Split-Nabe (geteilte Nabe / Halbschalennabe) kann die Kupplung häufig ein- und ausgebaut werden, ohne angrenzende Aggregate zu verschieben. Ausbaukupplung Splitnabe / geteilte Nabe radial montierbar Klauenkupplung drehelastisch & dämpfend Hinweis: Bitte wählen Sie Baugröße, Bohrungen und ggf. Zahnkranz-/Elastomer-Ausführung passend zu Ihrem Antrieb (Welle, Drehmoment, Drehzahl, Umgebung). Vorteile der ROTEX S-H Ausbaukupplung Radiale Montage: Ausbaukupplung mit Split-Naben – ideal bei beengten Einbausituationen. Wartungsfreundlich: Schneller Wechsel bei Service & Instandhaltung – weniger Stillstandszeit. Drehelastisch: Elastomer-Zahnkranz reduziert Stöße und Drehschwingungen. Zuverlässig im Dauerbetrieb: Bewährt in vielen Industrieanwendungen. Flexibel konfigurierbar: Verschiedene Größen, Bohrungen und Elastomer-Ausführungen. Aufbau & Funktion Die Kupplung besteht aus zwei Naben und einem Elastomer-Zahnkranz (Elastomerstern/Elastomerring). Dieser sorgt für Schwingungsdämpfung und eine torsionselastische Kraftübertragung. Die Split-Naben (geteilte Nabenhälften) ermöglichen den radialen Ein-/Ausbau – ein großer Vorteil bei Wartungsarbeiten. Typische Einsatzbereiche Pumpen, Lüfter, Kompressoren Fördertechnik & allgemeine Industrieantriebe Maschinenbau, Anlagenbau, Instandhaltung Auswahlhilfe (Shop-Varianten / Filter) Für die passende Wellenkupplung sind in der Regel diese Angaben entscheidend: Baugröße / Kupplungsgröße (abhängig von Drehmoment & Platz) Bohrung D1 / D2 bzw. Wellendurchmesser (beidseitig) Zahnkranz-/Elastomer-Ausführung (Härtegrad/Material nach Anwendung) Passfedernut (falls erforderlich, je nach Variante) Praxis-Tipp: Bei Austausch im Bestand immer die vorhandene Bezeichnung/Größe prüfen (z. B. auf der Kupplung bzw. in der Dokumentation). Technische Merkmale (Kurzüberblick) Produkttyp Ausbaukupplung / Klauenkupplung (Elastomerkupplung), drehelastisch Bauform ROTX / ROTEX S-H mit Split-Nabe (geteilte Nabe / Halbschalennabe) Montage Radial montierbar (servicefreundlich, oft ohne Aggregatverschiebung) Dämpfung Schwingungsdämpfend über Elastomer-Zahnkranz Hersteller KTR FAQ – häufige Fragen Was bedeutet „Ausbaukupplung“ bei der ROTEX S-H? Eine Ausbaukupplung ist auf schnellen Service ausgelegt. Durch die Split-Naben lässt sich die Kupplung oft radial demontieren, ohne Maschinenkomponenten aufwändig zu verschieben. Wofür ist eine drehelastische Klauenkupplung geeignet? Drehelastische (torsionselastische) Kupplungen dämpfen Stöße und Drehschwingungen und sind ideal für Antriebe wie Pumpen, Lüfter, Kompressoren oder Fördertechnik. Welche Daten brauche ich für die richtige Auswahl? © TEFA24 – Antriebstechnik & Ersatzteile
POLY-NORM AZR Normausbaukupplung zylindrisch gebohrt
POLY-NORM® AZR Normausbaukupplung mit der Ausbaulänge von l = 140 mmAndere Längen auf Anfrag Die POLY-NORM® AZR Normausbaukupplung von KTR ist eine hochleistungsfähige, spielfreie Elastomerkupplung, die speziell für Anwendungen mit erhöhtem Wartungsbedarf entwickelt wurde. Durch ihre zweiteilige Konstruktion ermöglicht sie einen schnellen und einfachen Ein- und Ausbau von Aggregaten, ohne dass dabei angrenzende Maschinenteile demontiert werden müssen. Diese Kupplung zeichnet sich durch ihre hohe Verlagerungskapazität und Torsionselastizität aus. Sie ist ideal geeignet für den Einsatz in Pumpenantrieben, Lüftern, Förderanlagen und weiteren Industrieanwendungen, bei denen Zuverlässigkeit und Wartungsfreundlichkeit gefragt sind. Technische Merkmale: Hersteller: KTR Produktreihe: POLY-NORM® AZR Kupplungstyp: Elastomerkupplung mit Normausbau (zweiteilig) Eigenschaften: Torsionselastisch, spielfrei, schwingungsdämpfend Anwendung: Wartungsfreundlicher Einsatz in Pumpen, Lüftern, Kompressoren, Fördertechnik u.v.m. Montage: Aggregate können radial ein- und ausgebaut werden Vorteile: Einfacher Aggregatewechsel durch Normausbau Geringer Wartungsaufwand Kompakte und robuste Bauweise Hohe Betriebssicherheit Die POLY-NORM® AZR ist eine zuverlässige Lösung für anspruchsvolle Industrieumgebungen, bei denen Stillstandzeiten minimiert und Servicearbeiten vereinfacht werden sollen. Setzen Sie auf Qualität und Erfahrung von KTR für Ihre Antriebstechnik. Werkstoffe:Kupplungsflansch: StahlMitnehmerflansch: GGElastomer: Perbunan (NBR9 78 Shore-A)
KTR-Präzisions-Doppel-Wellengelenk nach DIN 808 mit Nadellagerung (NND)
KTR-Präzisions-Doppel-Wellengelenk Variante HD nach DIN 808 mit Nadellagerung Die Wellengelenke bestehen aus einem Gelenkmittelstück und zwei Nabenkörpern, die mit Laschen verbunden sind. Die hier dargestellte Variante HD entspricht einem Doppelgelenk mit Nadellagerungen an den relativ zueinander bewegten Bauteilen. Produktmerkmale der Variante HD Doppelgelenk aus Stahlelementen Nadellagerung an den relativ zueinander bewegten Bauteilen Winkelausgleich: max. 45° Einsatztemperatur: -25°C/+120°C Präzisions-Doppel-Wellengelenke nach DIN 808 Technische Daten auf der Katalogseite (s.u.)

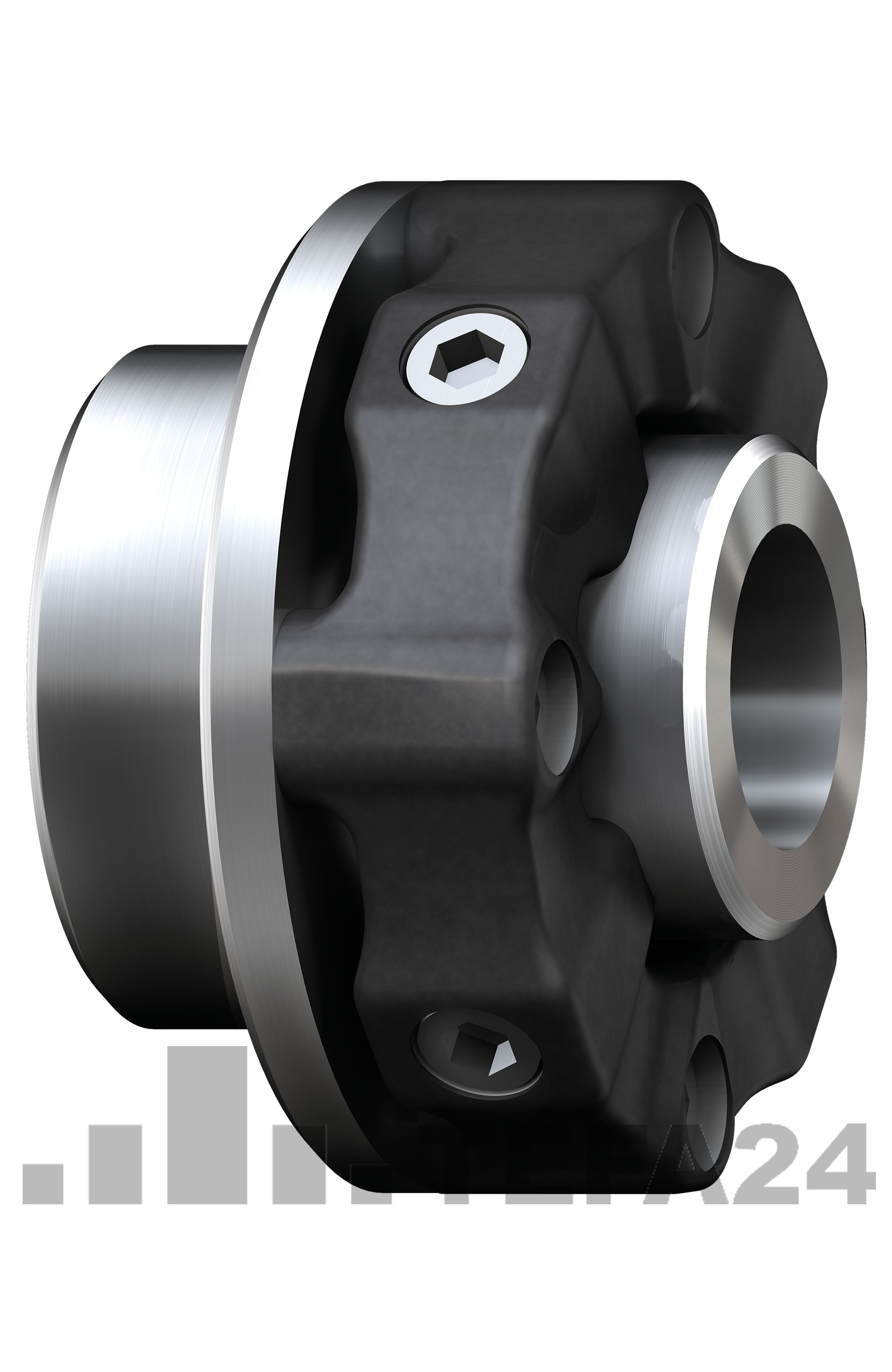

EVOLASTIC E2H ungebohrt
Die EVOLASTIC ist eine hochelastische, durchdrehsichere und spielfreie Wellenkupplung für den flexiblen Einsatz in einer Vielzahl von Haupt und Nebenantrieben im Maschinen- und Anlagenbau. E2H: Elastomer + 2 Naben (An- und Abtrieb) Beide Naben ungebohrt. Das Elastomerelement der Kupplung ist Druck-vorgespannt und reduziert somit Drehschwingungen im Antriebsstrang. Zudem werden Überlaststöße weich abgefedert und Körperschall wird gedämpft. Der Versatzausgleich in den drei Dimensionen (axial, radial, angular) ist überdurchschnittlich. Die EVOLASTIC gibt es in den Ausführungen direkt verschraubt und steckbar und können somit in vielfältigen Einbausituationen eingesetzt werden: Nabe/Nabe Flansch/Nabe voll konfigurierte An- und Abtriebswelle. Durch die feste Verbindung des Elastomers mit den Naben geschieht der Lageausgleich gänzlich im Elastomer, wodurch nahezu keine Relativbewegung zwischen Nabe und Elastomer auftritt. Wir beraten Sie gerne bei der Auswahl des richtigen Produktes.
ROTEX Standard elastische Klauenkupplung ungebohrt
ROTEX-Kupplungen zeichnen sich durch kleine Baumaße, geringe Gewichte und niedrige Schwungmomente bei hoher Drehmomentübertragung aus. Durch die präzise, allseitige Bearbeitung wird die Laufeigenschaft positiv beeinflusst und die Lebensdauer der Kupplung erheblich erhöht. Sie geben Gewähr für eine drehschwingungsdämpfende Kraftübertragung und nehmen Stöße auf, die von ungleichmäßig arbeitenden Kraftmaschinen ausgehen. ROTEX-Kupplungen werden ab Werk mit dem neuartigen, hochtemperaturbeständigen Zahnkranzmaterial T-PUR ausgeliefert, welches in drei Härtegraden verfügbar ist.Datenblatt Zahnkränze. Für genaue Abmessungen, Bauteilformen und Leistungsdaten rufen Sie bitte die unten aufgeführte Katalogseite auf.Katalogseite
ROTEX Klemmnabe 2.3 Evolventverzahnung
Die ROTEX® Klemmnabe 2.3 von KTR ist eine hochwertige, drehelastische Klauenkupplung, die speziell für Anwendungen mit Evolventverzahnung entwickelt wurde. Sie gewährleistet eine drehschwingungsdämpfende Kraftübertragung und ist axial steckbar, was eine einfache Montage ermöglicht.Vorteile der Evolventverzahnung:Hohe Belastbarkeit: Die spezielle Zahngeometrie ermöglicht die Übertragung hoher Drehmomente und reduziert Verschleiß.Unempfindlichkeit gegenüber Achsabstandsänderungen: Die Evolventenform sorgt für eine konstante Kraftübertragung, selbst bei minimalen Abweichungen im Achsabstand.Standardisierte Fertigung: Die Verwendung von Profilbohrungen nach DIN 5480 ermöglicht eine wirtschaftliche Herstellung und Austauschbarkeit der Komponenten. Anwendungsbereiche:Die ROTEX® Klemmnabe 2.3 mit Evolventverzahnung findet breite Anwendung in verschiedenen Branchen, darunter:Maschinenbau: Einsatz in Getrieben und Antriebssystemen, die hohe Belastungen und Zuverlässigkeit erfordern.Automatisierungstechnik: Für präzise Bewegungssteuerungen und wiederholgenaue Positionierungen.Fahrzeugbau: Zur effizienten Übertragung von Drehmomenten in Antriebssträngen.Technische Daten:Die ROTEX® Klemmnabe 2.3 ist in verschiedenen Ausführungen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden.GrößeMax. Bohrungsdurchmesser (mm)Länge (mm)Drehmomentbereich (Nm)Material192066Bis zu 78Stahl242578Bis zu 120Stahl283090Bis zu 190Stahl3838114Bis zu 325Stahl4242126Bis zu 450Stahl4848140Bis zu 525Stahl5555160Bis zu 685Stahl6565185Bis zu 940Stahl7575210Bis zu 1920Stahl9090245Bis zu 3600StahlHinweis: Die genauen technischen Daten können je nach spezifischer Ausführung variieren. Für detaillierte Informationen konsultieren Sie bitte die technischen Unterlagen des Herstellers. Verfügbare Verianten: ROTEX 24 ST Klemmnabe 2.3 P558101 Code PH-S Z=9 > Teilung 16/32 Bauteil 1a ROTEX 24 ST Klemmnabe 2.3 P567101 Code PB-S Z=13 > Teilung 16/32 Außenbund überdreht Ø35x5 Bauteil 1a ROTEX 28 ST Klemmnabe 2.3 P558101 Code PH-S Z=9 > Teilung 16/32 Bauteil 1a ROTEX 28 ST Klemmnabe 2.3 P561201 Code PB-BS Z=15 > Teilung 16/32 Bauteil 1a ROTEX 28 ST Klemmnabe 2.3 P567101 Code PB-S Z=13 > Teilung 16/32 Außenbund überdreht Ø45x5 Bauteil 1a ROTEX 38 ST Klemmnabe 2.3 DIN9611 1 3/8" Z=6 Form 1> Bauteil 1 ROTEX 38 ST Klemmnabe 2.3 P556201 Code PC-S Z=14 > Teilung 12/24 Außenbund überdreht Ø42x8 Bauteil 1 ROTEX 38 ST Klemmnabe 2.3 P558101 Code PH-S Z=9 > Teilung 16/32 Bauteil 1 ROTEX 38 ST Klemmnabe 2.3 P559102 Code PI-S Z=11 > Teilung 16/32 Ausdrehung Ø38x5 Bauteil 1 ROTEX 38 ST Klemmnabe 2.3 P561201 Code PB-BS Z=15 > Teilung 16/32 Außenbund überdreht Ø40x5 Bauteil1 ROTEX 38 ST Klemmnabe 2.3 P567101 Code PB-S Z=13 > Teilung 16/32 Außenbund überdreht Ø45x5 Bauteil 1 Rotex 42 ST Klemmnabe 2.3 DIN9611 1 3/8" Z=6 Form 1> Bauteil 1 Rotex 42 ST Klemmnabe 2.3 P500303 DIN5480 > 40x2x18x8H Bauteil 1 Rotex 42 ST Klemmnabe 2.3 P500304 DIN5480 > 35x2x16x8H Bauteil 1 Rotex 42 ST Klemmnabe 2.3 P501301 DIN5482 35x31 > Ausdrehung Ø57x4,5 Außenausdrehung Ø39x4 Bauteil 1 Rotex 42 ST Klemmnabe 2.3 P504301 DIN ISO 14 > 8x32x36 (DIN 5462) Außenbund überdreht Ø75x8 Bauteil 1 Rotex 42 ST Klemmnabe 2.3 P553301 Code PK-S Z=13 > Teilung 8/16 Außenbund überdreht Ø55x10 Bauteil 1 Rotex 42 ST Klemmnabe 2.3 P556201 Code PC-S Z=14 > Teilung 12/24 Außenbund überdreht Ø50x8 Bauteil 1 Rotex 42 ST Klemmnabe 2.3 P556203 Code PC-S Z=14 > Teilung 12/24 Ausdrehung außen Ø36x12 Bauteil 1 Rotex 42 ST Klemmnabe 2.3 P561201 Code PB-BS Z=15 > Teilung 16/32 Außenbund überdreht Ø40x5 Bauteil1 Rotex 42 ST Klemmnabe 2.3 P563301 Code PA-S Z=21 > Teilung 16/32 Außenbund überdreht Ø50x8 Bauteil 1 Rotex 42 ST Klemmnabe 2.3 P564301 Code PD-S Z=23 > Teilung 16/32 Bauteil 1 Rotex 42 ST Klemmnabe 2.3 P567101 Code PB-S Z=13 > Teilung 16/32 Außenbund überdreht Ø45x5 Bauteil 1 Rotex 42 ST Klemmnabe 2.3 P570301 Code PS-S Z=17 > Teilung 12/24 Außenbund überdreht Ø50x8 Bauteil 1 ROTEX 48 ST Klemmnabe 2.3 DIN9611 1 3/4" Z=20 > Bauteil 1 ROTEX 48 ST Klemmnabe 2.3 DIN9611 1 3/8" Z=6 > Form1a Bauteil 1 ROTEX 48 ST Klemmnabe 2.3 P500303 DIN5480 > 40x2x18x8H Bauteil 1 ROTEX 48 ST Klemmnabe 2.3 P500402 DIN 5480 > 50x2x24x8H Bauteil 1a ROTEX 48 ST Klemmnabe 2.3 P501401 DIN5482 45x41 > Außenausdrehung Außenbund überdreht Bauteil 1 ROTEX 48 ST Klemmnabe 2.3 P553301 Code PK-S Z=13 > Teilung 8/16 Außenbund überdreht Ø55x10 Bauteil 1 ROTEX 48 ST Klemmnabe 2.3 P556201 Code PC-S Z=14 > Teilung 12/24 Außenbund überdreht Ø55x10 Bauteil 1 ROTEX 48 ST Klemmnabe 2.3 P556203 Code PC-S Z=14 > Teilung 12/24 Ausdrehung außen Ø36x11 Bauteil 1 ROTEX 48 ST Klemmnabe 2.3 P561201 Code PB-BS Z=15 > Teilung 16/32 Außenbund überdreht Bauteil 1 ROTEX 48 ST Klemmnabe 2.3 P563301 Code PA-S Z=21 > Teilung 16/32 Außenbund überdreht Ø55x8 Bauteil 1 ROTEX 48 ST Klemmnabe 2.3 P564301 Code PD-S Z=23 > Teilung 16/32 Bauteil 1 ROTEX 48 ST Klemmnabe 2.3 P570301 Code PS-S Z=17 > Teilung 12/24 Außenbund überdreht Ø55x10 Bauteil 1 Sofortige Verfügbarkeit bei TEFA24:Profitieren Sie von unserer umfangreichen Lagerhaltung: Die ROTEX® Klemmnabe 2.3 mit Evolventverzahnung ist bei TEFA24 sofort verfügbar. Dank unseres effizienten Logistiksystems können wir schnelle Lieferzeiten gewährleisten, sodass Ihre Projekte ohne Verzögerung realisiert werden können.Vertrauen Sie auf die bewährte Qualität von KTR und die zuverlässige Lieferung durch TEFA24, um Ihre Maschinen mit höchster Effizienz und Sicherheit zu betreiben.
Wellenkupplung komplett POLY-NORM AR Taper-Klemmbuchse
Komplette Wellenkupplung "POLY-NORM AR elastische Kupplung" mit zwei Kupplungsschalen, einem Elastomerring und zwei pasenden Taper-Buchsen mit jeweils eingestelltem Wellendurchmesser. Die POLY-NORM-Kupplung zeichnet sich durch folgende Merkmal aus:- Axial steckbar- Kurz bauende Konstruktion- Einsatz in nahezu allen Bereichen, wie z. B. allgemeiner Maschinenbau, Pumpenindustrie- Extrem ausgereiftes Produkt, da seit Jahrzehnten im Einsatz Werkstoffe:Nabenwerkstoff: Grauguss GGElastomer: Perbunan (NBR9 78 Shore-A)Taper-Buchse: Stahl
BoWex GT Bogenzahn-Kupplung mit CFK-Hülse
Wirkprinzip: DoppelkardanischAusgleich: Wellenfluchtungsfehler Axial, Radial, Winkel Eigenschaften: kompakt, wartungsfrei WerkstoffeNabe: Sinterstahl für Größe 14-65; Qualitätsstahl (C45) für Größe 65-125Hülse: CFK, glasfaserversträrkter Kunststoff für höchste Drehmomente Bogenzahnprinizip:Nach der Wirkungsweise des Balligzahnprinzips werden bei Wikel- und Radialverlagerungen Kantenpressungen in der Verzahnung vermieden.Polyamid als ist aufgrund der kristallinen Struktur widerstandsfähig gegen Schmier- und Kraftstoffe, Hydraulikflüssigkeiten, Lösungsmittel, usw. und eignet sich daher besonders im Kupplungsbau für gleitbeanspruchte Bauteile.
KTR-Präzisions-Doppel-Wellengelenk nach DIN 808 mit Gleitlager (NND)
KTR-Präzisions-Doppel-Wellengelenk Variante GD nach DIN 808 mit Gleitlagerung Die Wellengelenke bestehen aus einem Gelenkmittelstück und zwei Nabenkörpern, die mit Laschen verbunden sind. Die hier dargestellte Variante GD entspricht einem Doppelgelenk mit Gleitlagerungen an den relativ zueinander bewegten Bauteilen. Produktmerkmale der Variante GD Doppelgelenk aus Stahlelementen Gleitlagerung an den relativ zueinander bewegten Bauteilen Winkelausgleich: max. 45° Einsatztemperatur: -25°C/+120°C Präzisions-Doppel-Wellengelenke nach DIN 808 Abmessungen auf der Katalogseite.
KTR-Präzisions-Einfach-Wellengelenk nach DIN 808 mit Nadellagerung (Bauart H); NND
KTR Präzisions-Einfach-Wellengelenk nach DIN 808 mit Nadellagerung Das KTR Präzisions-Einfach-Wellengelenk nach DIN 808 mit Nadellagerung (Bauart H) ist die ideale Lösung, wenn Drehmoment zuverlässig übertragen und gleichzeitig Winkelversatz zwischen zwei Wellen ausgeglichen werden muss. Als DIN-808-Wellengelenk (auch Kreuzgelenk / Kardangelenk im industriellen Kontext) eignet es sich besonders für Anwendungen, bei denen präziser Lauf und höhere Drehzahlen gefragt sind. DIN 808 Nadellagerung (Bauart H) präzise Winkelübertragung spielarm Antriebstechnik Hinweis: Bitte wählen Sie Baugröße, Bohrungen (d1/d2) sowie den passenden Arbeitswinkel und die Drehzahl entsprechend Ihrer Anwendung. Ihre Vorteile Normgerecht: Wellengelenk nach DIN 808 – hohe Austauschbarkeit im Ersatzteilgeschäft. Nadellagerung: Geeignet für höhere Drehzahlen und präziseren Lauf als Gleitlager-Ausführungen. Großer Winkelausgleich: Für Winkelübertragung bei Versatz zwischen Antriebs- und Abtriebswelle. Passgenaue Anschlüsse: Häufig mit Fertigbohrung H7, je nach Ausführung auch mit Passfedernut/Sonderprofil. Robust im Industrieeinsatz: Bewährt in Maschinen- und Anlagenbau. Aufbau & Funktion KTR-Wellengelenke bestehen aus einem Gelenkmittelstück und zwei Nabenkörpern, die über Laschen verbunden sind. Die Nadellagerung unterstützt einen ruhigen, langlebigen Lauf bei geeigneter Auslegung. Damit lassen sich Winkelversatz und Einbausituationen mit nicht fluchtenden Wellen zuverlässig überbrücken. Typische Anwendungen Maschinen- & Anlagenbau, Sondermaschinen Automatisierung, Handling, Verpackungsmaschinen Prüftechnik / Prüfstände, Positioniersysteme (anwendungsabhängig) Technische Eckdaten (Kurzüberblick) Produkttyp Präzisions-Einfach-Wellengelenk (Kreuzgelenk/Kardangelenk) mit Nadellagerung Norm DIN 808 Lagerung Nadellagerung (Bauart H) Winkelausgleich Je nach Auslegung/Einbausituation – typischerweise bis ca. 45° Beugungswinkel je Gelenk Anschlüsse Je nach Variante z. B. Fertigbohrung H7, optional Passfedernut/Sonderprofile Hinweis: Zulässige Drehzahl und Lebensdauer hängen u. a. von Baugröße, Drehmoment, Winkel und Betriebsbedingungen ab. Bei größeren Winkeln sinkt die zulässige Drehzahl typischerweise. Auswahlhilfe (für Shop-Filter / Varianten) Damit Kunden schnell das passende KTR Wellengelenk DIN 808 finden, empfehlen sich folgende Auswahl-/Filterkriterien: Baugröße (DIN-Bezeichnung / Größe) Bohrung d1 / d2 (Wellendurchmesser) Passfedernut ja/nein (falls benötigt) Arbeitswinkel & Betriebsdrehzahl FAQ – häufige Fragen Was bringt die Nadellagerung beim DIN-808-Wellengelenk? Nadellagerungen sind für präzise, drehzahlfeste Anwendungen ausgelegt und unterstützen einen ruhigen Lauf. Für die tatsächlichen Grenzwerte sind Baugröße und Einbaubedingungen entscheidend. Wie wähle ich das richtige KTR Präzisions-Wellengelenk aus? Benötigt werden meist Baugröße, Bohrungen (d1/d2), Drehmoment, Drehzahl und der maximale Arbeitswinkel. Prüfen Sie zusätzlich, ob eine Passfedernut erforderlich ist. Ist „Kreuzgelenk“ dasselbe wie „Wellengelenk“? © TEFA24 – Antriebstechnik & Ersatzteile
REVOLEX KX-D elastische Bolzenkupplung aus Stahl zylindrisch gebohrt mit Passfedernut
Sehr geehrte Kunden, gegenwärtig arbeiten wir an der Hinterlegung der Bohrungsdurchmesser in unserem Webshop. Bitte zögern Sie nicht, die benötigte Kupplung online zu kaufen. Die Bohrungsdurchmesser der Naben können Sie uns wahlweise per Telefon oder per E-Mail mitteilen.Die Bohrungen sind zylindrisch nach DIN ISO 286-1 H7 inklusive Passfedernut nach DIN 6885/1-JS9 ausgeführt.Die REVOLEX KX-D ist eine drehelastische, durchschlagsichere und hochbelastbare Bolzenkupplung. Die Kupplung ist komplett konfektioniert und mit zylindrischen Bohrung der Naben nach DIN ISO 286-1 der Toleranz H7 nebst Passfedernut nach DIN 6885 Bl.1v(Js9) versehen.Weitere Merkmale: axial steckbar kurz bauende Konstruktion problemlose Demontage der Elastomere samt Bolzen im eingebauten Zustand möglich Ausgleich von jeglichem Wellenversatz innerhalb der entsprechenden Parameter laut Datenblatt Wartungsfrei Allseitig bearbeitet gute dynamische Eigenschaften Nabenmaterial Stahl für höhere Beanspruchung und Drehzahlen Drehmomente von 3.800 bis 1.220.000 Nm
ROTEX Nabe aus Stahl zylindrisch gebohrt
Nabe der KTR ROTEX-Klauenkupplung zylindrisch gebohrt mit PassfedernutMaterial: StahlBaugroße 14: Sinterstahl Die zylindrischen Bohrungen werden mit der Toleranz H7 und die Passfedernuten nach DIN 6885/1-JS9 ausgeführt. Sonderwünsche für die Herstellung der Nabenbohrung fragen Sie bitte vor der Bestellung bei uns an. Für genaue Abmessungen, Bauteilformen und Leistungsdaten rufen Sie bitte die unten aufgeführte Katalogseite auf. Andere Nabenausführungen auf Anfrage.
POLY-NORM ADR elastische Kupplung 3 teilig, zylindrisch gebohrt mit Passfedernut
POLY-NORM-Kupplung ADR komplett konfektioniert bestehend aus 1 Stk. Standradnabe, 1 Stk. Flanschnabe, 1 Stk. Elastomerring, Montageschrauben entpr. Baugröße Die POLY-NORM-Kupplung der Bauweise ADR zeichnet sich durch folgende Merkmal aus:- Komfortabler und schneller Austausch des Elastomers ohne Demontage der Naben- Axial steckbar- Kurz bauende Konstruktion- Einsatz in nahezu allen Bereichen, wie z. B. allgemeiner Maschinenbau, Pumpenindustrie- Extrem ausgereiftes Produkt, da seit Jahrzehnten im Einsatz Werkstoffe:Nabenwerkstoff: Bis Größe 180: GJS; ab Größe 200: StahlElastomer: bis Größe180 NBR 78 Sh-A; ab Größe 200: T-PUR 84 Sh-A
POLY-NORM ADR elastische Kupplung 3 teilig, ungebohrt
POLYNORM-Kupplung ADR komplett konfektioniert bestehend aus 1 Stk. Standradnabe, 1 Stk. Flanschnabe, 1 Stk. Elastomerring, Montageschrauben entpr. Baugröße Die POLYNORM-Kupplung der Bauweise ADR zeichnet sich durch folgende Merkmal aus:- Komfortabler und schneller Austausch des Elastomers ohne Demontage der Naben- Axial steckbar- Kurz bauende Konstruktion- Einsatz in nahezu allen Bereichen, wie z. B. allgemeiner Maschinenbau, Pumpenindustrie- Extrem ausgereiftes Produkt, da seit Jahrzehnten im Einsatz Werkstoffe:Nabenwerkstoff: Bis Größe 180: GJS; ab Größe 200: StahlElastomer: bis Größe180 NBR 78 Sh-A; ab Größe 200: T-PUR 84 Sh-A
REVOLEX KX-D elastische Bolzenkupplung aus Stahl vorgebohrt
Die REVOLEX KX-D ist eine drehelastische, durchschlagsichere und hochbelastbare Bolzenkupplung. Die Kupplung ist komplett konfektioniert,die Naben sind ungebohrt Auf Anfrage erhalten Sie diese Kupplung auch mit folgenden Nabenbohrungen: SAE-Evolventenverzahnung Profilbohrungen nach DIN 5482 Profilbohrungen nach DIN 5480 Profilbohrungen nach DIN 9611 (Zapfwellenprofil) Kegelbohrungen (1:5; 1:8; 1:10) Weitere Merkmale: axial steckbar kurz bauende Konstruktion problemlose Demontage der Elastomere samt Bolzen im eingebauten Zustand möglich Ausgleich von jeglichem Wellenversatz innerhalb der entsprechenden Parameter laut Datenblatt Wartungsfrei Allseitig bearbeitet gute dynamische Eigenschaften Nabenmaterial Stahl für höhere Beanspruchung und Drehzahlen Drehmomente von 3.800 bis 1.220.000 Nm
ROTEX GS P spielfreie Servokupplung nach DIN 69002 / präzise Ausführung
Günstige, spielfreie Servokupplungen in höchster Präzision. Einfache und schnelle Montage druch Spannringnabe. ROTEX GS P ist eine dreiteilige Servokupplung in präziser Ausführung nach DIN 69002. Durch die Vorspannung wird eine spielfreie Drehmomentübertragung ermöglicht. Durch unterschiedliche Nabentypen und verschiedene Shore-Härten der Elsatomere lässt sich die Kupplung in vielen Bereichen der Automatisierungstechnik, in denen höchste Präzision gefordert ist, anwenden. Die Kupplung ist torsionssteif und hat vibrationsdämpfende Eigenschaften, was sie für den Einsatz bei hochdynamischen Servoantrieben prädestiniert. Wie alle Kupplungen aus dem Segment ROTEX kompensiert die Kupplung radiale, axiale und winkelförmige Verschiebungen. Die Wahl des Nabenmaterials hängt von der Größe ab. Die Nabe besteht in Abhängigkeit von der Baugröße entweder aus Aluminium oder aus Stahl.
