Zwischenstücke

KTR RADEX-N Zwischenstück NANA 1Das originale KTR RADEX-N Zwischenstück NANA 1 verbindet zwei Lamellenpakete zu einer doppelkardanischen Stahllamellenkupplung. Die Bauart ermöglicht den Ausgleich größerer radialer, axialer und winkliger Wellenverlagerungen bei vergleichsweise geringen Rückstellkräften.Verfügbare Baugrößen: 35, 38, 42, 50, 60 und 80Bauart: doppelkardanischAusführung: Standard-Zwischenstück NANA 1Werkstoff: StahlKompatibilität: teilweise auch für NENA 1 und NENEZwischenstück nach Baugröße auswählenFür eine technisch passende Kupplung müssen Zwischenstück, Naben und Lamellenpakete dieselbe Baugröße besitzen. Die zulässigen Verlagerungen und Drehmomente richten sich nach der vollständigen RADEX-N Kupplung und den jeweiligen Betriebsdaten.

KTR RADEX-N Zwischenstück NANA 2Das KTR RADEX-N Zwischenstück NANA 2 ist für kompakte doppelkardanische Stahllamellenkupplungen vorgesehen. Zwei Lamellenpakete ermöglichen den Ausgleich von Wellenverlagerungen, während die verkürzte Zwischenstückausführung eine geringere Gesamtlänge der Kupplung unterstützt.Verfügbare Baugrößen: 60 und 80Bauart: kompakt und doppelkardanischWerkstoff: StahlKompatibilität: baugrößenabhängig auch für NENA 2Hersteller: KTR SystemsFür begrenzte EinbauräumeDie NANA-2-Ausführung eignet sich für Anwendungen, in denen eine doppelkardanische Kupplung mit kurzer Baulänge benötigt wird. Vor der Bestellung sind Baugröße, Einbaumaß und die technischen Betriebsdaten der vollständigen Kupplung abzugleichen.

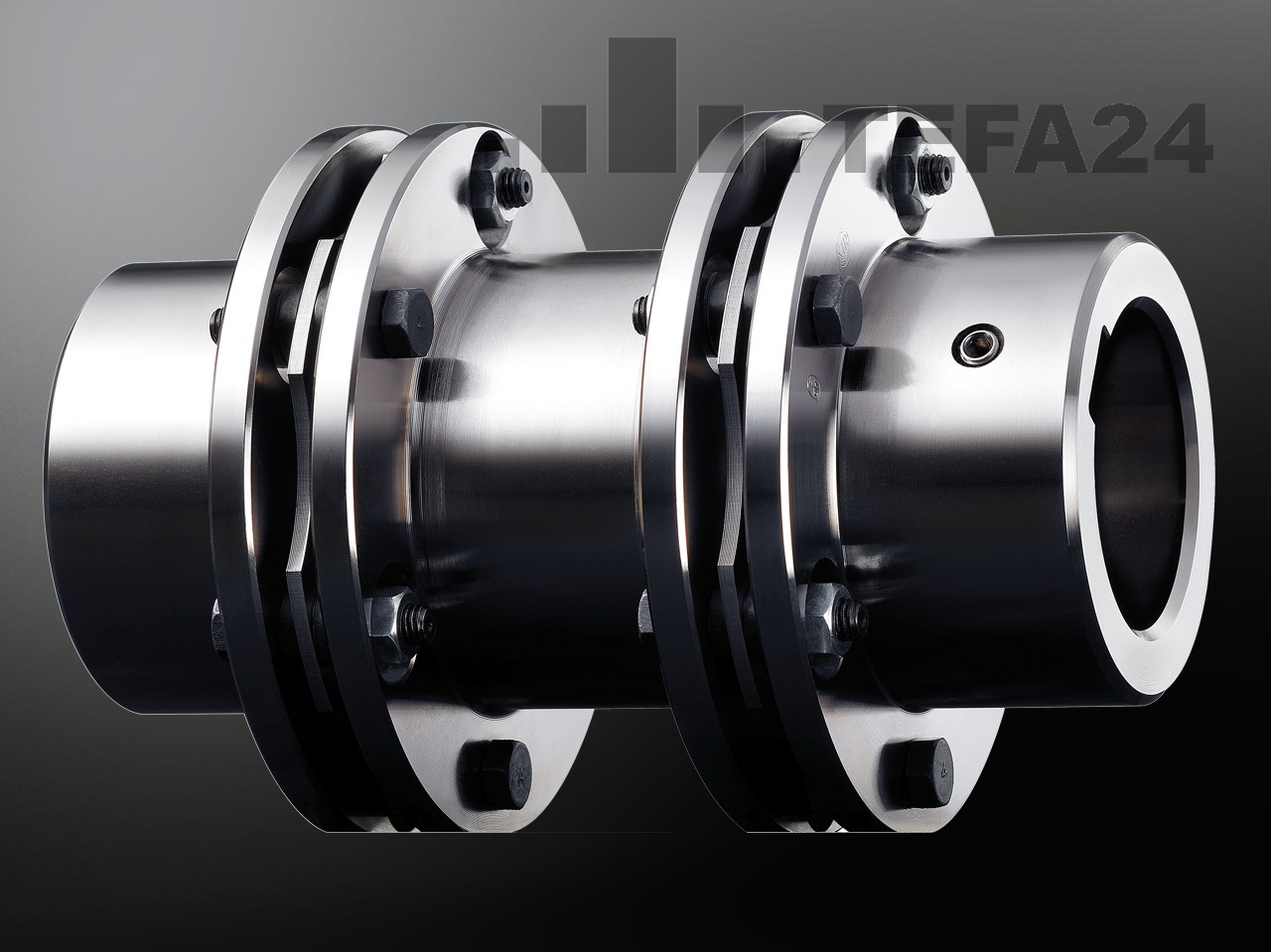

KTR RADEX-N Zwischenstück NANA 3 nach API 610Das KTR RADEX-N Zwischenstück NANA 3 wurde für anspruchsvolle Pumpenantriebe und Anwendungen nach API 610 ausgelegt. Die doppelkardanische Kupplungsbauart lässt sich radial montieren, sodass verbundene Maschinen bei Wartungsarbeiten nicht axial verschoben werden müssen.Verfügbare Baugrößen: 42, 50, 60, 70 und 80Wellenabstandsmaße E/DBSE: 100, 140, 180 oder 250 mmAnwendung: Pumpen, Turbinen und VerdichterNormbezug: API 610Montage: radial demontierbarBaugröße und DBSE passend kombinierenNicht jedes E-Maß ist in jeder Baugröße verfügbar. Wählen Sie daher ausschließlich die angebotenen Kombinationen aus Baugröße und Wellenabstandsmaß. Drehmoment, Drehzahl, Wellenverlagerung und weitere Anwendungsdaten müssen vor der Bestellung technisch geprüft werden.

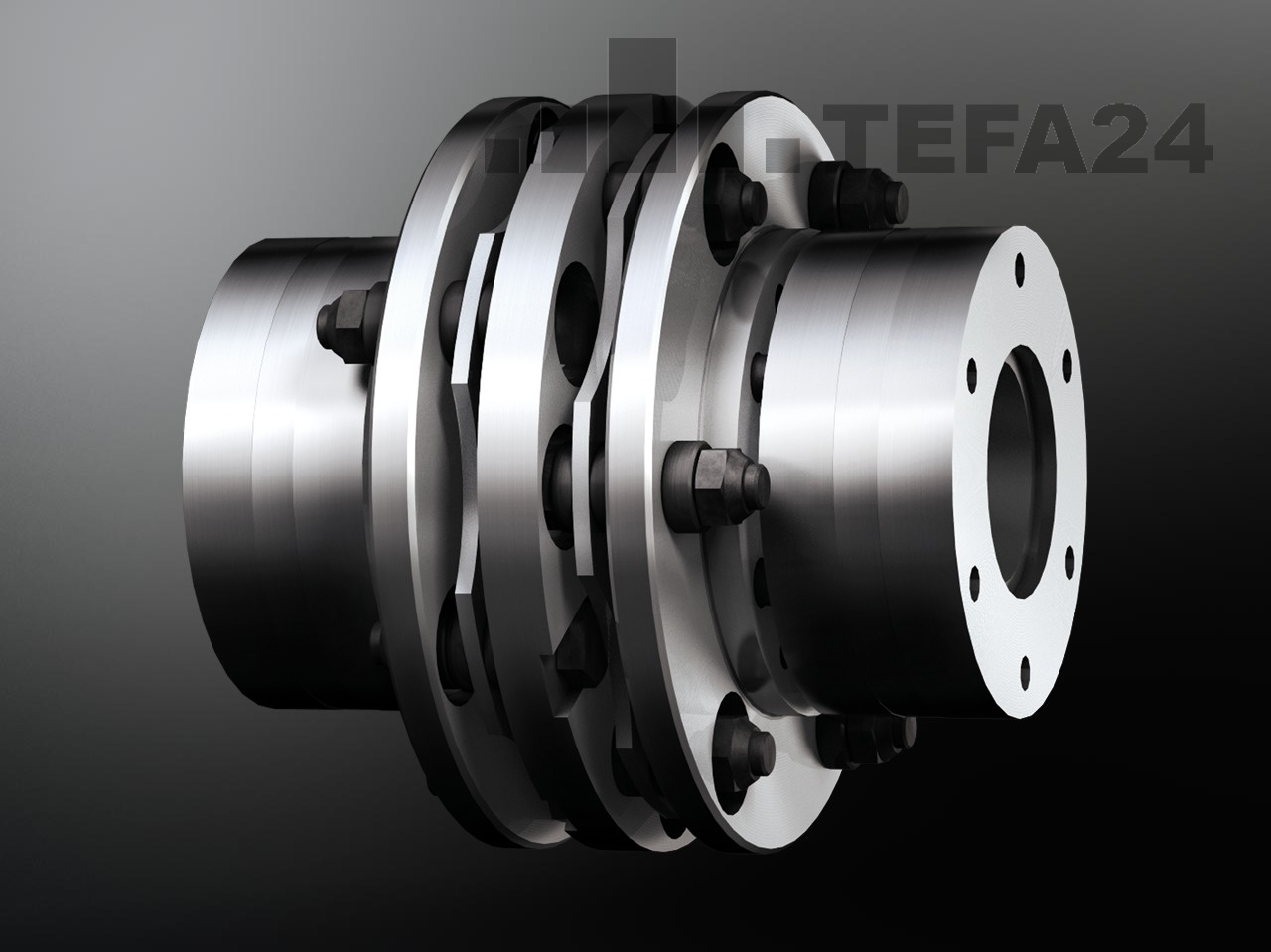

KTR RADEX-N Zwischenstück NNZDas KTR RADEX-N Zwischenstück NNZ bildet zusammen mit zwei Lamellenpaketen eine kurze, doppelkardanische Stahllamellenkupplung. Die Bauart ist radial montierbar und eignet sich besonders für Anlagen mit begrenztem Einbauraum oder schwer axial verschiebbaren Maschinen.Verfügbare Baugrößen: 42, 50, 60 und 70Bauart: kurz und doppelkardanischMontage: radial montierbarWerkstoff: StahlEinsatz: kompakte Industrie- und MaschinenantriebeKurze Bauform für wartungsfreundliche AntriebeDie radiale Montierbarkeit erleichtert den Austausch und die Wartung der Kupplung, ohne die angeschlossenen Maschinen weit auseinanderzuschieben. Zwischenstück, Naben und Lamellenpakete müssen in der gleichen Baugröße ausgeführt sein.
