Naben
KTR RADEX-N Naben bilden die Wellenanschlüsse der torsionssteifen Lamellenkupplung und sind passend zur jeweiligen Baugröße auszuwählen.
Für die Auswahl sind insbesondere Baugröße, Nabenform, Bohrung, Passfedernut und Wellenabmessung entscheidend. Typische Einsatzbereiche sind Reparatur, Neukonfiguration und Ersatzteilversorgung von RADEX-N Kupplungen. Bei TEFA24 finden Sie passende Ausführungen für Reparatur, Instandhaltung und den Neubau von Maschinen und Anlagen.
Naben auswählen und einsetzen
Die Kategorie Naben gehört zum Bereich Wellenkupplungen. Für eine belastbare Produktauswahl reicht die reine Bezeichnung meist nicht aus. Entscheidend ist, dass Abmessungen, Leistungsdaten und Einbausituation zur vorhandenen Maschine passen.
Wichtige Auswahlkriterien
- Nenn-, Spitzen- und Anfahrdrehmoment
- zulässige Drehzahl und Massenträgheit
- Wellenbohrungen, Nabenform und Art der Wellenbefestigung
- radiale, axiale und winklige Wellenverlagerung
- Torsionssteifigkeit, Verdrehspiel und gewünschte Schwingungsdämpfung
Typische Einsatzgebiete sind Pumpen, Getriebe, Servoantriebe, Fördertechnik, Werkzeugmaschinen, Prüfstände und allgemeiner Maschinenbau. Die konkrete Baugröße sollte nicht nur nach dem normalen Betriebspunkt, sondern auch nach Anfahrvorgängen, Lastspitzen, Schalthäufigkeit und möglichen Störungen ausgewählt werden.

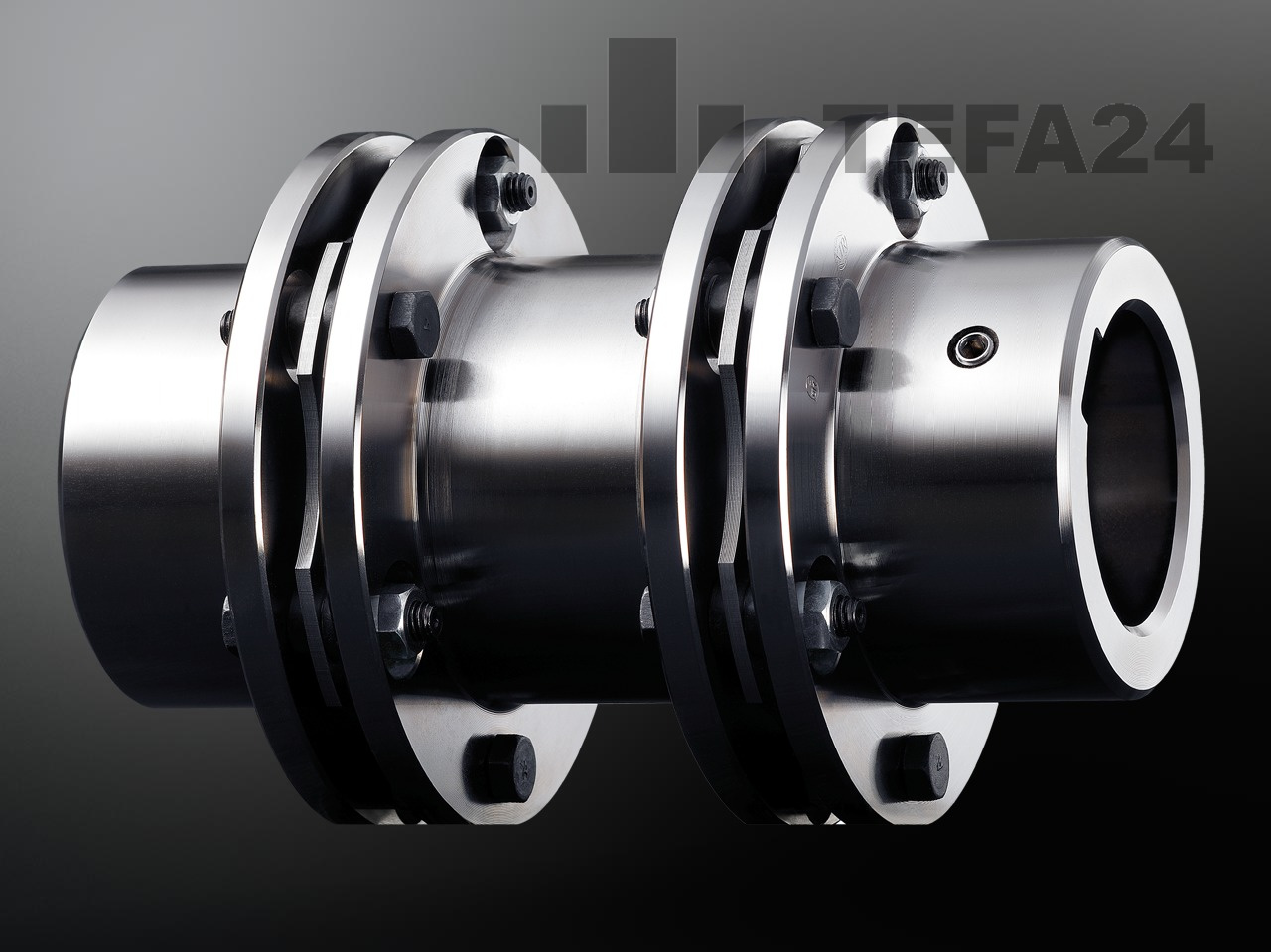

KTR RADEX-N Nabe 1.0 aus StahlDie KTR RADEX-N Nabe 1.0 ist die Standardnabe für drehsteife, spielfreie Stahllamellenkupplungen der Baureihe RADEX-N. Sie verbindet die Welle formschlüssig über eine Passfeder mit der Kupplung und eignet sich für Maschinen-, Pumpen-, Lüfter- und allgemeine Industrieantriebe.Verfügbare Baugrößen: 35, 38, 42, 50, 60, 70 und 80Ausführungen: ungebohrt oder mit Fertigbohrung H7Passfedernut: nach DIN 6885 Blatt 1, Toleranz JS9Werkstoff: StahlHersteller: KTR SystemsPassende RADEX-N Nabe auswählenWählen Sie zuerst die benötigte Baugröße und anschließend die passende Bohrungsausführung. Ungebohrte Naben können kundenseitig innerhalb der zulässigen Maximalbohrung bearbeitet werden. Fertiggebohrte Varianten werden mit H7-Bohrung, Passfedernut und Gewindestift geliefert.Technischer Hinweis: Die Nabenausführung 1.0 ist für stark reversierende Antriebe nur eingeschränkt geeignet. Nabe, Lamellenpaket und Zwischenstück müssen dieselbe RADEX-N Baugröße besitzen.

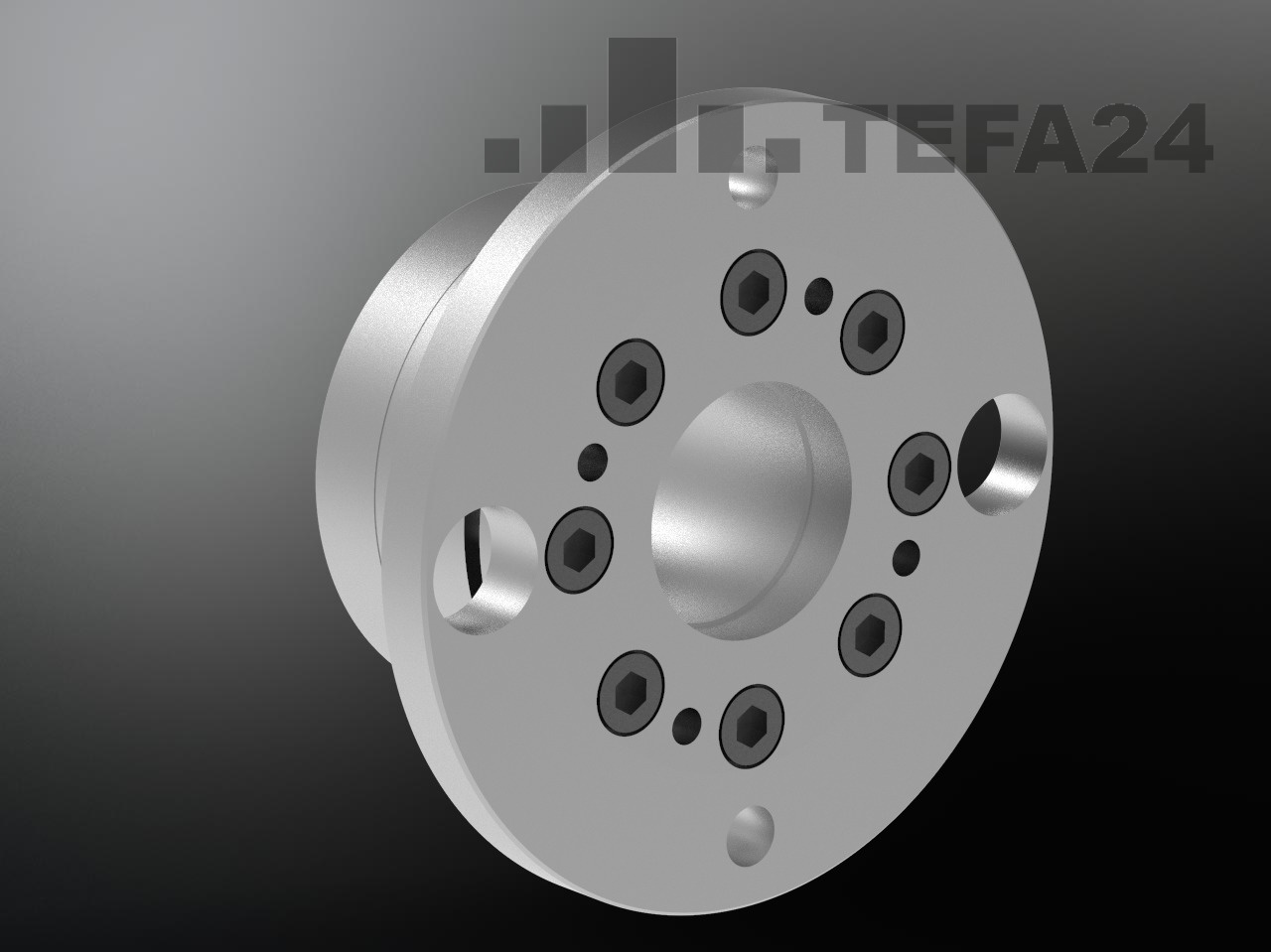

KTR RADEX-N Spannringnabe 6.0 mit Ø42 H7Die RADEX-N Spannringnabe 6.0 stellt eine spielfreie, reibschlüssige Verbindung zwischen Welle und Stahllamellenkupplung her. Durch den integrierten Spannring ist keine Passfedernut erforderlich. Die Ausführung eignet sich besonders für präzise Antriebe, hohe Drehzahlen und wechselnde Belastungen.Verfügbare Baugrößen: 60 und 80Bohrung: Ø42 H7Nabenausführung: 6.0Verbindung: reibschlüssig und spielfreiSpannschrauben: auf der LamellenseiteFür hohe Drehzahlen und präzise PositionierungDie Spannringnabe ermöglicht eine gleichmäßige Kraftübertragung ohne Passfeder. Das tatsächlich übertragbare Drehmoment hängt von Bohrung, Wellenwerkstoff, Oberflächenzustand und Betriebsbedingungen ab und muss für die konkrete Anwendung geprüft werden.
