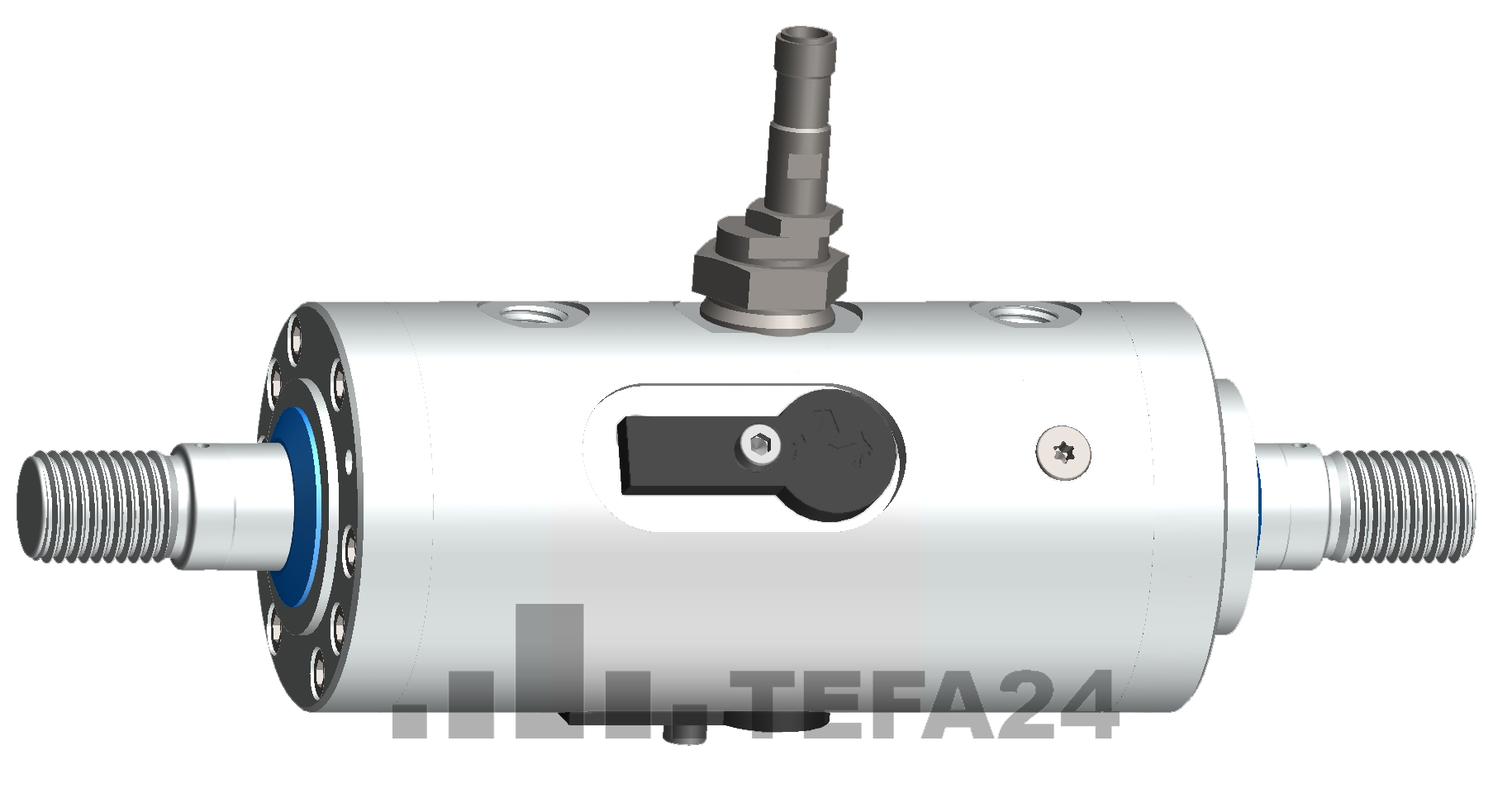

Hänchen Ratio-Clamp Basisausführung – Stangen-Ø 20 mm
Hänchen Ratio-Clamp Spanneinheit – Hydraulische Klemmeinheit zur sicheren StangenfixierungDie Hänchen Ratio-Clamp Spanneinheit ist eine hydraulisch entriegelbare, mechanisch klemmende Feststelleinheit zur zuverlässigen Fixierung von Kolbenstangen und Rundstangen. Sie ermöglicht das stufenlose und spielfreie Halten von Lasten und Maschinenachsen in jeder gewünschten Position.Die Klemmung erfolgt durch Federkraft und bleibt auch bei einem Ausfall der hydraulischen Energieversorgung erhalten. Dadurch eignet sich die Ratio-Clamp besonders für Anwendungen im Maschinen- und Anlagenbau, bei denen eine präzise Positionierung und zuverlässige Arretierung erforderlich sind.FunktionsweiseDie Ratio-Clamp arbeitet nach dem Prinzip der kraftschlüssigen Klemmung:Klemmen: Bei Wegfall des hydraulischen Entriegelungsdrucks wird die Stange durch die gespeicherte Federkraft automatisch fixiert.Halten: Die Stange wird ohne weitere Energiezufuhr dauerhaft und spielfrei in ihrer Position gehalten.Entriegeln: Durch hydraulischen Druck wird die Klemmung gelöst und die Stange kann sich wieder frei bewegen.Druckausfall: Auch bei einer Notabschaltung oder einem Ausfall der Energieversorgung bleibt die Klemmwirkung erhalten.Eigenschaften und VorteileStufenlose Fixierung von Kolbenstangen und RundstangenSpielfreies Halten von axialen Kräften in beide RichtungenAutomatische Klemmung durch Federkraft bei DruckausfallEnergieeffizientes Halten ohne dauerhafte DruckversorgungFür horizontale und vertikale Einbaulagen geeignetEinsatz als separate Klemmeinheit oder als Anbauelement an HydraulikzylindernTÜV-baumustergeprüfte KonstruktionOptionale Überwachung des Klemmzustands durch NäherungsschalterTypische EinsatzbereicheDie Hänchen Ratio-Clamp Spanneinheit wird insbesondere in Werkzeugmaschinen, Produktionsanlagen, Prüfständen und hydraulisch betriebenen Maschinen eingesetzt. Sie dient beispielsweise zur Positionierung und Fixierung von Maschinenachsen, Schlitten und beweglichen Konstruktionselementen.Hinweis zur ProduktauswahlDiese Ausführung ist für allgemeine Klemm- und Halteaufgaben vorgesehen. Für sicherheitsgerichtete Anwendungen mit Anforderungen an den Personenschutz steht die gesondert DGUV-Test-zertifizierte Hänchen Ratio-Clamp Sicherheitsbauteil-Ausführung zur Verfügung.Die Ratio-Clamp ist eine Feststelleinheit und keine Betriebsbremse. Sie ist grundsätzlich zum Klemmen und Halten aus dem Stillstand vorgesehen.
Hänchen Ratio-Clamp Sicherheitsbauteil DGUV – Stangen-Ø 20 mm
Hänchen Ratio-Clamp Sicherheitsbauteil – DGUV-zertifizierte Klemmeinheit zur LastsicherungDas Hänchen Ratio-Clamp Sicherheitsbauteil ist eine hydraulisch entriegelbare, federkraftbetätigte Klemmeinheit zur sicherheitsgerichteten Fixierung von Kolbenstangen und Rundstangen. Die DGUV-Test-zertifizierte Ausführung wurde speziell für Anwendungen entwickelt, bei denen unbeabsichtigte Bewegungen von Maschinenachsen oder Lasten eine Gefährdung für Personen darstellen können.Die Klemmeinheit ermöglicht das stufenlose, spielfreie und energieunabhängige Halten von Lasten. Sie eignet sich insbesondere als mechanische Hochhalteeinrichtung in sicherheitsrelevanten Maschinen und Anlagen.FunktionsweiseDas Ratio-Clamp Sicherheitsbauteil arbeitet nach dem bewährten Prinzip der federkraftbetätigten Klemmung:Sicheres Verriegeln: Bei Wegfall des hydraulischen Entriegelungsdrucks wird die Kolbenstange automatisch durch Federkraft geklemmt.Lastsicherung: Die Klemmeinheit hält die Stange aus dem Stillstand in ihrer Position und verhindert unbeabsichtigte Bewegungen innerhalb der zulässigen Belastungsgrenzen.Energieunabhängiges Halten: Die Klemmkraft bleibt auch bei Stromausfall, Druckverlust oder einer Notabschaltung bestehen.Hydraulisches Entriegeln: Durch Beaufschlagung mit hydraulischem Druck wird die Klemmung kontrolliert gelöst.Eigenschaften und VorteileDGUV-Test-zertifizierte Ausführung für sicherheitsgerichtete AnwendungenTÜV-baumustergeprüfte KonstruktionGeeignet zur Integration in Sicherheitsfunktionen nach DIN EN ISO 13849-1B10D-Kennwert für die sicherheitstechnische Bewertung verfügbarAutomatische mechanische Klemmung bei EnergieausfallStufenlose und spielfreie Fixierung von RundstangenDauerhaftes Halten ohne zusätzliche EnergiezufuhrAufnahme axialer Kräfte in Zug- und DruckrichtungFür horizontale und vertikale Einbaulagen geeignetÜberwachung des Verriegelungszustands im Sicherheitskonzept möglichTypische EinsatzbereicheDie Hänchen Ratio-Clamp Sicherheitsbauteile werden unter anderem eingesetzt in:Hydraulischen PressenKunststoffspritzgießmaschinenVertikalen und schwerkraftbelasteten MaschinenachsenAutomatisierten FertigungsanlagenMaschinen mit sicherheitsrelevanten Hub- und HaltefunktionenDGUV-Test-Zertifizierung und SicherheitIm Gegensatz zur regulären Ratio-Clamp Spanneinheit verfügt diese Ausführung über eine zusätzliche DGUV-Test-Zertifizierung für den Einsatz als Sicherheitsbauteil.Für die sicherheitstechnische Auslegung steht ein B10D-Kennwert gemäß DIN EN ISO 13849-1 zur Verfügung. Die nach DGUV Test erforderliche zweifache Sicherheit ist bei der Angabe der zulässigen Last bereits berücksichtigt.Die Klemmeinheit kann als Bestandteil eines entsprechend ausgelegten Sicherheitskonzepts eingesetzt werden. Das tatsächlich erreichbare Performance Level hängt von der gesamten Sicherheitsfunktion einschließlich Steuerung, Überwachung und Einbindung ab.Hinweis zur ProduktauswahlDiese Ausführung ist insbesondere dann erforderlich, wenn eine sicherheitsgerichtete Haltefunktion zur Vermeidung von Personengefährdungen vorgesehen ist.Die Ratio-Clamp ist keine reguläre Betriebsbremse. Ihre bestimmungsgemäße Funktion besteht im Klemmen und Halten von Lasten aus dem Stillstand. Die zulässigen Lasten, Prüfintervalle und weiteren Anforderungen der Herstellerdokumentation sind zu beachten.
