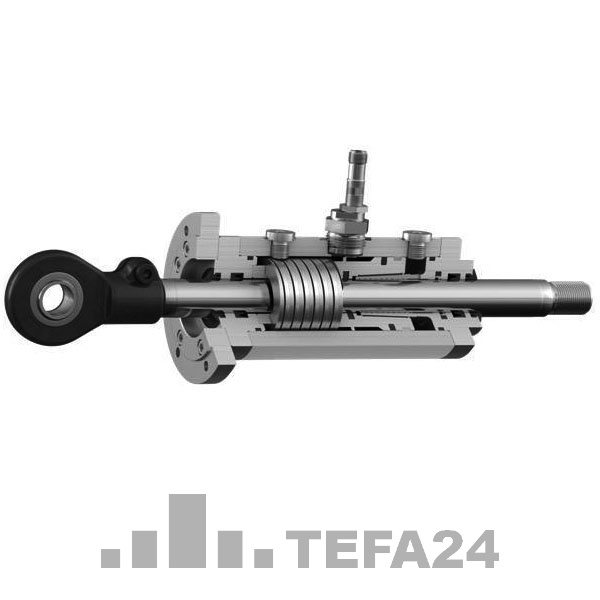

Hänchen Ratio-Clamp Basisausführung – Stangen-Ø 20 mm
1.260,46 €
Produktinformationen "Hänchen Ratio-Clamp Basisausführung – Stangen-Ø 20 mm"
Hänchen Ratio-Clamp Spanneinheit – Hydraulische Klemmeinheit zur sicheren Stangenfixierung
Die Hänchen Ratio-Clamp Spanneinheit ist eine hydraulisch entriegelbare, mechanisch klemmende Feststelleinheit zur zuverlässigen Fixierung von Kolbenstangen und Rundstangen. Sie ermöglicht das stufenlose und spielfreie Halten von Lasten und Maschinenachsen in jeder gewünschten Position.
Die Klemmung erfolgt durch Federkraft und bleibt auch bei einem Ausfall der hydraulischen Energieversorgung erhalten. Dadurch eignet sich die Ratio-Clamp besonders für Anwendungen im Maschinen- und Anlagenbau, bei denen eine präzise Positionierung und zuverlässige Arretierung erforderlich sind.
Funktionsweise
Die Ratio-Clamp arbeitet nach dem Prinzip der kraftschlüssigen Klemmung:
Klemmen: Bei Wegfall des hydraulischen Entriegelungsdrucks wird die Stange durch die gespeicherte Federkraft automatisch fixiert.
Halten: Die Stange wird ohne weitere Energiezufuhr dauerhaft und spielfrei in ihrer Position gehalten.
Entriegeln: Durch hydraulischen Druck wird die Klemmung gelöst und die Stange kann sich wieder frei bewegen.
Druckausfall: Auch bei einer Notabschaltung oder einem Ausfall der Energieversorgung bleibt die Klemmwirkung erhalten.
Eigenschaften und Vorteile
Stufenlose Fixierung von Kolbenstangen und Rundstangen
Spielfreies Halten von axialen Kräften in beide Richtungen
Automatische Klemmung durch Federkraft bei Druckausfall
Energieeffizientes Halten ohne dauerhafte Druckversorgung
Für horizontale und vertikale Einbaulagen geeignet
Einsatz als separate Klemmeinheit oder als Anbauelement an Hydraulikzylindern
TÜV-baumustergeprüfte Konstruktion
Optionale Überwachung des Klemmzustands durch Näherungsschalter
Typische Einsatzbereiche
Die Hänchen Ratio-Clamp Spanneinheit wird insbesondere in Werkzeugmaschinen, Produktionsanlagen, Prüfständen und hydraulisch betriebenen Maschinen eingesetzt. Sie dient beispielsweise zur Positionierung und Fixierung von Maschinenachsen, Schlitten und beweglichen Konstruktionselementen.
Hinweis zur Produktauswahl
Diese Ausführung ist für allgemeine Klemm- und Halteaufgaben vorgesehen. Für sicherheitsgerichtete Anwendungen mit Anforderungen an den Personenschutz steht die gesondert DGUV-Test-zertifizierte Hänchen Ratio-Clamp Sicherheitsbauteil-Ausführung zur Verfügung.
Die Ratio-Clamp ist eine Feststelleinheit und keine Betriebsbremse. Sie ist grundsätzlich zum Klemmen und Halten aus dem Stillstand vorgesehen.
| Anbau: | Flanschanbau oder separate Montage |
|---|---|
| Ausführung: | Basisausführung |
| Dichtungssystem: | Servocop® |
| Entriegelungsdruck max.: | 160 bar |
| Entriegelungsdruck min.: | 55 bar |
| Haltekraft max.: | 14 kN |
| Hersteller-Artikelnummer: | 55601023 |
| Medium: | Mineralöl |
| Produktreihe: | Ratio-Clamp |
| Sensorik: | Näherungsschalter optional |
| Stangen-Ø: | 20 mm |
| Stangengeschwindigkeit max.: | 1 m/s |
| Verriegelung: | Mit Federkraft |
| Zertifizierung: | TÜV |
