KTR Pumpenträger PK 550/4/90
709,74 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "KTR Pumpenträger PK 550/4/90"
KTR Pumpenträger Aluminium Größe 550
Der KTR Pumpenträger Aluminium Größe 550 ist für schwere Hydraulikanwendungen und leistungsstarke Motor-Pumpen-Einheiten ausgelegt. Er dient als Verbindungselement zwischen IEC-Elektromotor, Kupplung und Hydraulikpumpe.
Trotz der großen Baugröße bleibt der Pumpenträger durch den Werkstoff Aluminium vergleichsweise leicht. Er eignet sich für leistungsstarke Hydraulikaggregate in Industrie, Maschinenbau und Anlagenbau.
Vorteile des KTR Pumpenträgers Größe 550
- Original KTR Aluminium-Pumpenträger
- Für schwere Hydraulikanwendungen
- Geeignet für große Motor-Pumpen-Einheiten
- Zur zentrierten Verbindung der Antriebskomponenten
- Leichte Aluminium-Ausführung trotz großer Baugröße
Typische Einsatzbereiche
- Schwere Hydraulikaggregate
- Industriehydraulik
- Maschinenbau
- Anlagenbau
Die konkrete Variante richtet sich nach Motorgröße, Pumpenanschluss, Kupplung und Baulänge.
| Anschlussart Pumpenseite: | runder Pumpenanschluss / Pumpenflansch nach KTR-Abwandlungsnummer |
|---|---|
| Besondere Ausführung: | Standardausführung |
| Hersteller: | KTR |
| Hersteller-Artikelnummer: | 105526049000 |
| KTR Baureihe: | PK |
| KTR Teilenummer: | 105526049000 |
| Produkttyp: | Pumpenträger/Kupplungsglocke |
| Pumpenträger Anzahl Befestigungen M: | 8 |

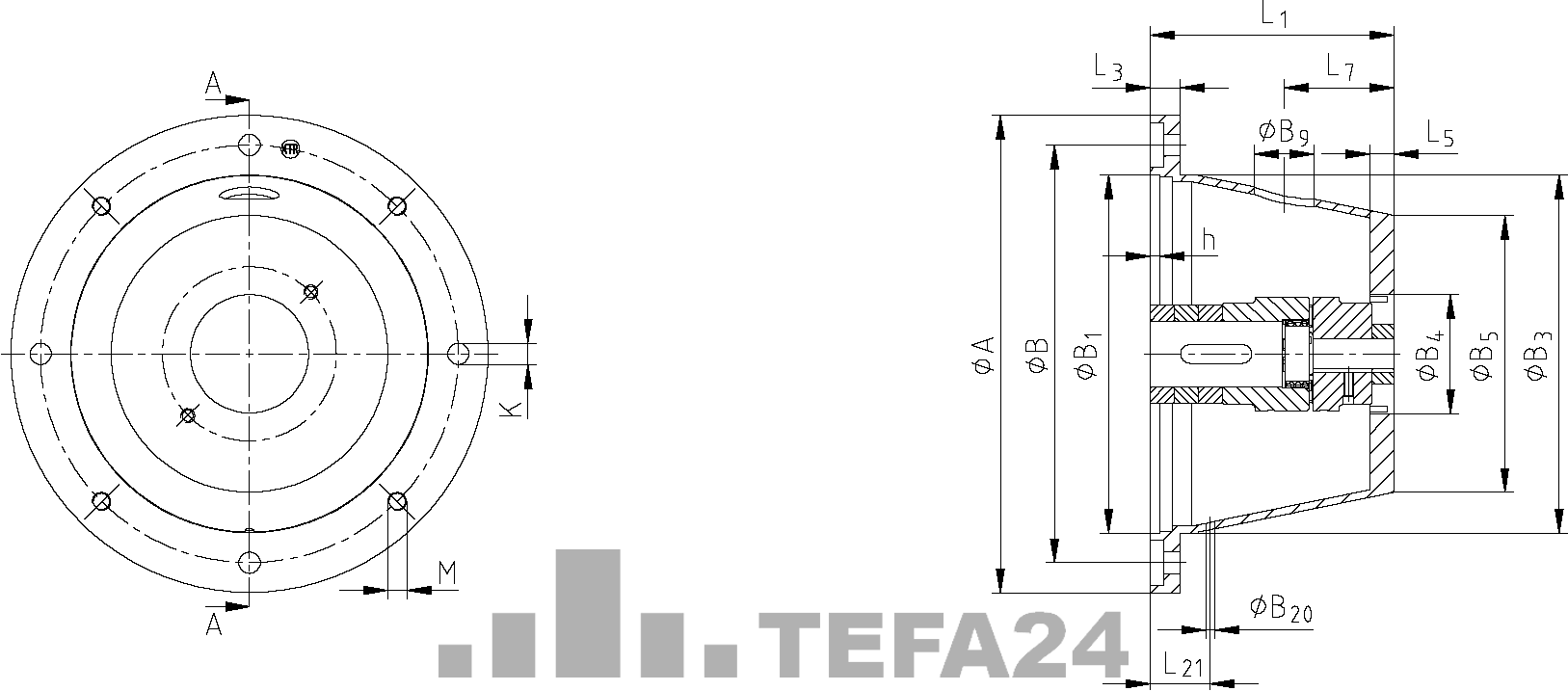

| Pumpenträger Baugröße / Maß A (mm): | 550 mm |
| Pumpenträger Bohrung Ø (mm): | 17 mm |
| Pumpenträger Dichtung DP (mm): | 550 mm |
| Pumpenträger Gewinde: | M16 |
| Pumpenträger Maß B (mm): | 500 mm |
| Pumpenträger Maß B1 (mm): | 450 mm |
| Pumpenträger Maß B3 (mm): | 450 mm |
| Pumpenträger Maß B4 (mm): | 129 mm |
| Pumpenträger Maß B5 (mm): | 355 mm |
| Pumpenträger Maß B9 (mm): | 50 mm |
| Pumpenträger Maß B20 (mm): | 7,5 mm |
| Pumpenträger Maß K (mm): | 17 mm |
| Pumpenträger Maß L1 (mm): | 190/192 mm |
| Pumpenträger Maß L3 (mm): | 26 mm |
| Pumpenträger Maß L5 (mm): | 26 mm |
| Pumpenträger Maß L7 (mm): | 88 mm |
| Pumpenträger Maß L21 (mm): | 51 mm |
| Pumpenträger Maß h (mm): | 6 mm |
| Werkstoff: | Aluminium |
