KTR Pumpenträger PL 200/1/7
74,90 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "KTR Pumpenträger PL 200/1/7"
KTR Pumpenträger Aluminium Größe 200
Der KTR Pumpenträger Aluminium Größe 200 dient zur Verbindung von IEC-Elektromotor, Kupplung und Hydraulikpumpe. Er wird vor allem im Hydraulikaggregatbau eingesetzt und unterstützt eine saubere Ausrichtung der Antriebskomponenten.
Die Aluminium-Ausführung kombiniert geringes Gewicht mit praxisgerechter Stabilität. Damit eignet sich die Größe 200 für kompakte bis mittlere Motor-Pumpen-Einheiten in Maschinenbau, Anlagenbau und Industriehydraulik.
Vorteile des KTR Pumpenträgers Größe 200
- Original KTR Aluminium-Pumpenträger
- Für IEC-Motoren und Hydraulikpumpen
- Montagefreundliche Verbindung von Motor und Pumpe
- Leichte Aluminium-Ausführung
- Geeignet für kompakte Hydraulikaggregate
Typische Einsatzbereiche
- Hydraulikaggregate
- Aggregatebau
- Industriehydraulik
- Maschinenbau
Bitte wählen Sie die passende Ausführung anhand der Anschlussmaße von Motor, Kupplung und Hydraulikpumpe.
| Anschlussart Pumpenseite: | rechteckiger Pumpenanschluss |
|---|---|
| Besondere Ausführung: | Standardausführung |
| Hersteller: | KTR |
| Hersteller-Artikelnummer: | 102016010700 |
| KTR Baureihe: | PL |
| KTR Teilenummer: | 102016010700 |
| Produkttyp: | Pumpenträger/Kupplungsglocke |
| Pumpenträger Anzahl Befestigungen M: | 4 |
| Pumpenträger Baugröße / Maß A (mm): | 200 mm |
| Pumpenträger Bohrung Ø (mm): | 11 mm |
| Pumpenträger Dichtung DP (mm): | 200 mm |
| Pumpenträger Gewinde: | M10 |
| Pumpenträger Maß B (mm): | 165 mm |
| Pumpenträger Maß B1 (mm): | 130 mm |
| Pumpenträger Maß B3 (mm): | 145 mm |
| Pumpenträger Maß B4 (mm): | 22 mm |
| Pumpenträger Maß B9 (mm): | 25 mm |
| Pumpenträger Maß B20 (mm): | 7,5 mm |
| Pumpenträger Maß K (mm): | 11 mm |
| Pumpenträger Maß L1 (mm): | 90 mm |
| Pumpenträger Maß L3 (mm): | 16 mm |
| Pumpenträger Maß L5 (mm): | 12 mm |
| Pumpenträger Maß L7 (mm): | 37 mm |
| Pumpenträger Maß L21 (mm): | 36 mm |
| Pumpenträger Maß h (mm): | 4 mm |
| Werkstoff: | Aluminium |
Anmelden
Dichtungen zum Pumpenträger
KTR DP-Dichtungen für PumpenträgerFlachdichtungen DP für Pumpenträger und Montageflansche. Der Katalog beschreibt Perbunan als Werkstoff und 2,5 mm Dicke.Auswahl und technische MerkmaleWerkstoffPerbunanDicke2,5 mmBaugröße550, 450, 400, 350, 300, 250, 200, 160Die Baugröße bestimmt Außen- und Innenabmessung sowie Lochkreis und Befestigungsbohrungen. Die Dichtung ist ein einzelnes Zubehörteil; sie wird nicht als kompletter Montageflansch angeboten.

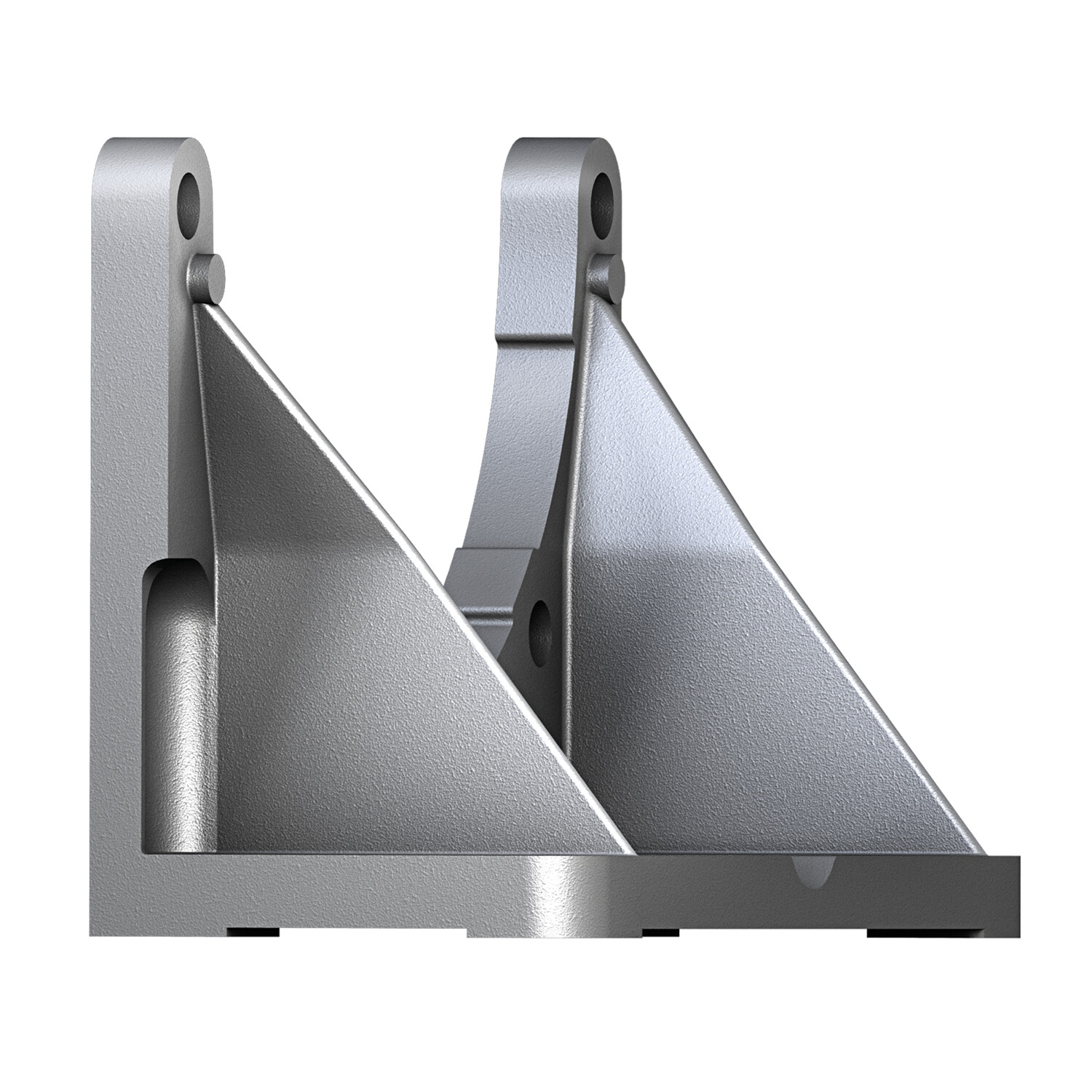

Fußflansche – Bauform auswählen
KTR Fußflansche PTFL und PTFSFußflansche unterstützen Pumpenträger im Aggregataufbau. PTFL und PTFS sind unterschiedliche Fußflanschbauformen nach VDMA-Richtlinie 24561 Teil 1.Auswahl und technische MerkmaleWerkstoffSphäroguss (GJS/GGG), AluminiumFlanschbauformPTFS, PTFLPumpenträgergröße660, 550, 450, 400, 350, 300, 250, 200, 160WerkstoffSphäroguss (GJS/GGG), AluminiumBauform, Pumpenträgergröße und Werkstoff sind getrennte Auswahlachsen. Die Artikelbezeichnung GGG wird als Sphäroguss (GJS) geführt. Aluminium- und Gussausführungen werden nicht gleichgesetzt. Für die volle Belastbarkeit sind alle vorhandenen Befestigungsbohrungen mit dem Pumpenträger zu verschrauben.
KTR Fußflansche PTFL und PTFSFußflansche unterstützen Pumpenträger im Aggregataufbau. PTFL und PTFS sind unterschiedliche Fußflanschbauformen nach VDMA-Richtlinie 24561 Teil 1.Auswahl und technische MerkmaleWerkstoffSphäroguss (GJS/GGG), AluminiumFlanschbauformPTFS, PTFLPumpenträgergröße660, 550, 450, 400, 350, 300, 250, 200, 160WerkstoffSphäroguss (GJS/GGG), AluminiumBauform, Pumpenträgergröße und Werkstoff sind getrennte Auswahlachsen. Die Artikelbezeichnung GGG wird als Sphäroguss (GJS) geführt. Aluminium- und Gussausführungen werden nicht gleichgesetzt. Für die volle Belastbarkeit sind alle vorhandenen Befestigungsbohrungen mit dem Pumpenträger zu verschrauben.
Dämpfungsringe DT/DTV – Einbaulage und Belastung prüfen
KTR Dämpfungsringe DT und DTVDämpfungsringe DT und DTV entkoppeln Antriebskomponenten im Hydraulikaggregat. Die Größen sind zu IEC-Motorflanschen zugeordnet.Auswahl und technische MerkmaleBaugröße10 belegte Auswahlwerte; siehe VariantenRingbauformDTV, DT/2, DTDT.../2 besitzt Durchgangsbohrungen für die vertikale Montage und ist nicht für seitlichen Tankeinbau geeignet. DTV 160 und DTV 800 sind nur für vertikalen Einbau vorgesehen. Radiale Kraft- und Biegemomentgrenzen gelten bei +60 °C und müssen zusammen eingehalten werden.
KTR Dämpfungsringe DT und DTVDämpfungsringe DT und DTV entkoppeln Antriebskomponenten im Hydraulikaggregat. Die Größen sind zu IEC-Motorflanschen zugeordnet.Auswahl und technische MerkmaleBaugröße10 belegte Auswahlwerte; siehe VariantenRingbauformDTV, DT/2, DTDT.../2 besitzt Durchgangsbohrungen für die vertikale Montage und ist nicht für seitlichen Tankeinbau geeignet. DTV 160 und DTV 800 sind nur für vertikalen Einbau vorgesehen. Radiale Kraft- und Biegemomentgrenzen gelten bei +60 °C und müssen zusammen eingehalten werden.
