KTR Pumpenträger PL 160/1/5
71,11 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "KTR Pumpenträger PL 160/1/5"
KTR Pumpenträger Aluminium Größe 160
Der KTR Pumpenträger Aluminium Größe 160 wird im Hydraulik- und Aggregatebau als Verbindungselement zwischen IEC-Elektromotor, Kupplung und Hydraulikpumpe eingesetzt. Er sorgt für eine zentrierte, montagefreundliche Verbindung der Antriebskomponenten und schützt gleichzeitig den Kupplungsbereich.
Durch die Ausführung aus Aluminium ist der Pumpenträger besonders leicht und dennoch ausreichend stabil für typische Anwendungen im Maschinenbau, Anlagenbau und in der Industriehydraulik. Die Baugröße 160 eignet sich besonders für kleinere und kompakte Hydraulikaggregate.
Vorteile des KTR Pumpenträgers Größe 160
- Original KTR Pumpenträger aus Aluminium
- Für IEC-Elektromotoren und Hydraulikpumpen geeignet
- Zur zentrierten Verbindung von Motor, Kupplung und Pumpe
- Leichte und montagefreundliche Aluminium-Ausführung
- Geeignet für kompakte Hydraulikaggregate
Typische Einsatzbereiche
- Hydraulikaggregate
- Motor-Pumpen-Einheiten
- Maschinenbau
- Industriehydraulik

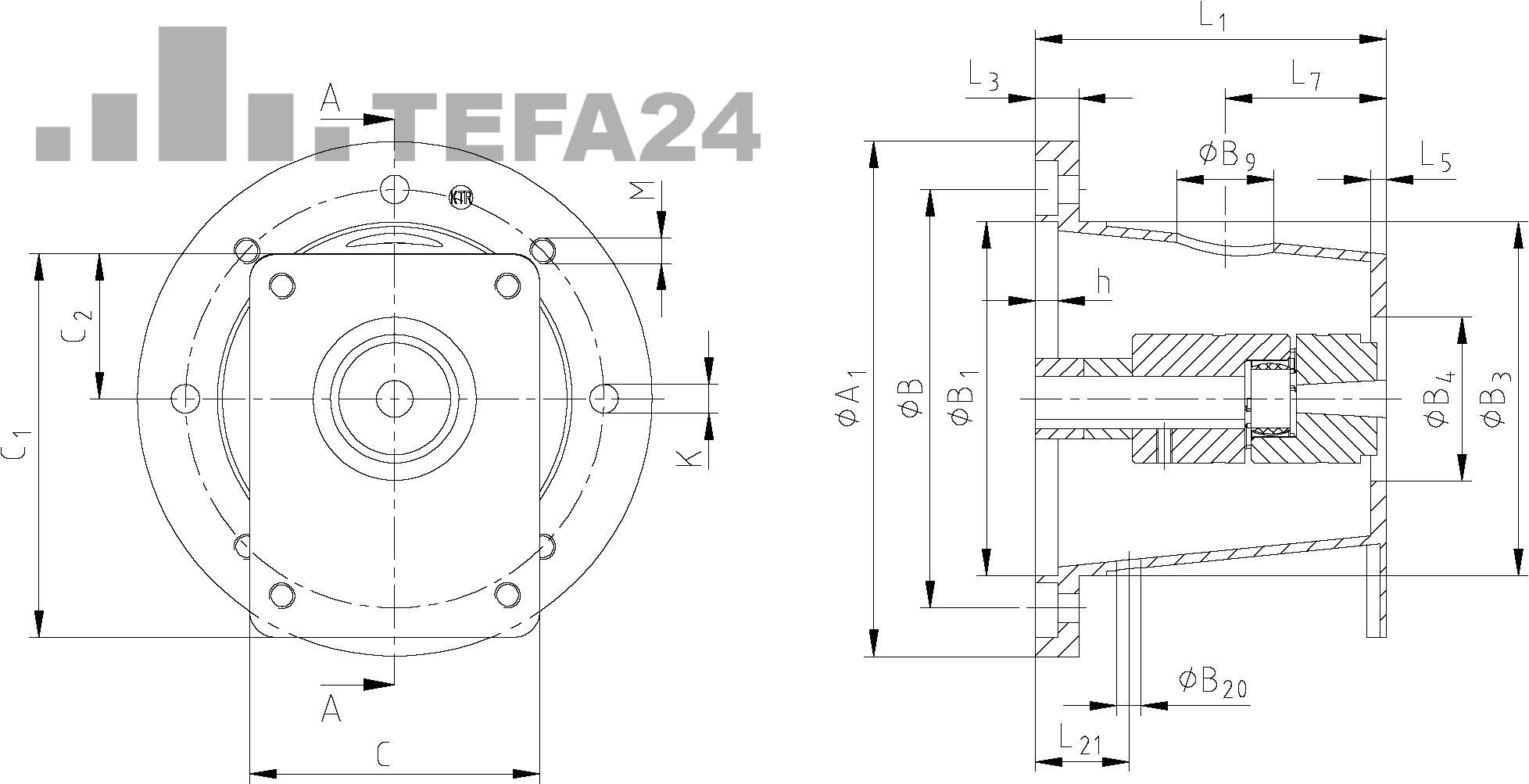

Die passende Variante richtet sich nach Motorbaugröße, Pumpenflansch, Kupplungsausführung, Einbaulänge und Anschlussmaßen.
| Anschlussart Pumpenseite: | rechteckiger Pumpenanschluss |
|---|---|
| Besondere Ausführung: | Standardausführung |
| Hersteller: | KTR |
| Hersteller-Artikelnummer: | 101616010500 |
| KTR Baureihe: | PL |
| KTR Teilenummer: | 101616010500 |
| Produkttyp: | Pumpenträger/Kupplungsglocke |
| Pumpenträger Anzahl Befestigungen M: | 4 |
| Pumpenträger Baugröße / Maß A (mm): | 160 mm |
| Pumpenträger Bohrung Ø (mm): | 9 mm |
| Pumpenträger Dichtung DP (mm): | 160 mm |
| Pumpenträger Gewinde: | M8 |
| Pumpenträger Maß B (mm): | 130 mm |
| Pumpenträger Maß B1 (mm): | 110 mm |
| Pumpenträger Maß B3 (mm): | 110 mm |
| Pumpenträger Maß B4 (mm): | 20 mm |
| Pumpenträger Maß B9 (mm): | 16 mm |
| Pumpenträger Maß B20 (mm): | 7,5 mm |
| Pumpenträger Maß K (mm): | 9 mm |
| Pumpenträger Maß L1 (mm): | 70 mm |
| Pumpenträger Maß L3 (mm): | 13 mm |
| Pumpenträger Maß L5 (mm): | 8 mm |
| Pumpenträger Maß L7 (mm): | 27 mm |
| Pumpenträger Maß L21 (mm): | 28 mm |
| Pumpenträger Maß h (mm): | 4 mm |
| Werkstoff: | Aluminium |
Anmelden
Dichtungen zum Pumpenträger
KTR DP-Dichtungen für PumpenträgerFlachdichtungen DP für Pumpenträger und Montageflansche. Der Katalog beschreibt Perbunan als Werkstoff und 2,5 mm Dicke.Auswahl und technische MerkmaleWerkstoffPerbunanDicke2,5 mmBaugröße550, 450, 400, 350, 300, 250, 200, 160Die Baugröße bestimmt Außen- und Innenabmessung sowie Lochkreis und Befestigungsbohrungen. Die Dichtung ist ein einzelnes Zubehörteil; sie wird nicht als kompletter Montageflansch angeboten.
Fußflansche – Bauform auswählen
KTR Fußflansche PTFL und PTFSFußflansche unterstützen Pumpenträger im Aggregataufbau. PTFL und PTFS sind unterschiedliche Fußflanschbauformen nach VDMA-Richtlinie 24561 Teil 1.Auswahl und technische MerkmaleWerkstoffSphäroguss (GJS/GGG), AluminiumFlanschbauformPTFS, PTFLPumpenträgergröße660, 550, 450, 400, 350, 300, 250, 200, 160WerkstoffSphäroguss (GJS/GGG), AluminiumBauform, Pumpenträgergröße und Werkstoff sind getrennte Auswahlachsen. Die Artikelbezeichnung GGG wird als Sphäroguss (GJS) geführt. Aluminium- und Gussausführungen werden nicht gleichgesetzt. Für die volle Belastbarkeit sind alle vorhandenen Befestigungsbohrungen mit dem Pumpenträger zu verschrauben.
Dämpfungsringe DT/DTV – Einbaulage und Belastung prüfen
KTR Dämpfungsringe DT und DTVDämpfungsringe DT und DTV entkoppeln Antriebskomponenten im Hydraulikaggregat. Die Größen sind zu IEC-Motorflanschen zugeordnet.Auswahl und technische MerkmaleBaugröße10 belegte Auswahlwerte; siehe VariantenRingbauformDTV, DT/2, DTDT.../2 besitzt Durchgangsbohrungen für die vertikale Montage und ist nicht für seitlichen Tankeinbau geeignet. DTV 160 und DTV 800 sind nur für vertikalen Einbau vorgesehen. Radiale Kraft- und Biegemomentgrenzen gelten bei +60 °C und müssen zusammen eingehalten werden.
