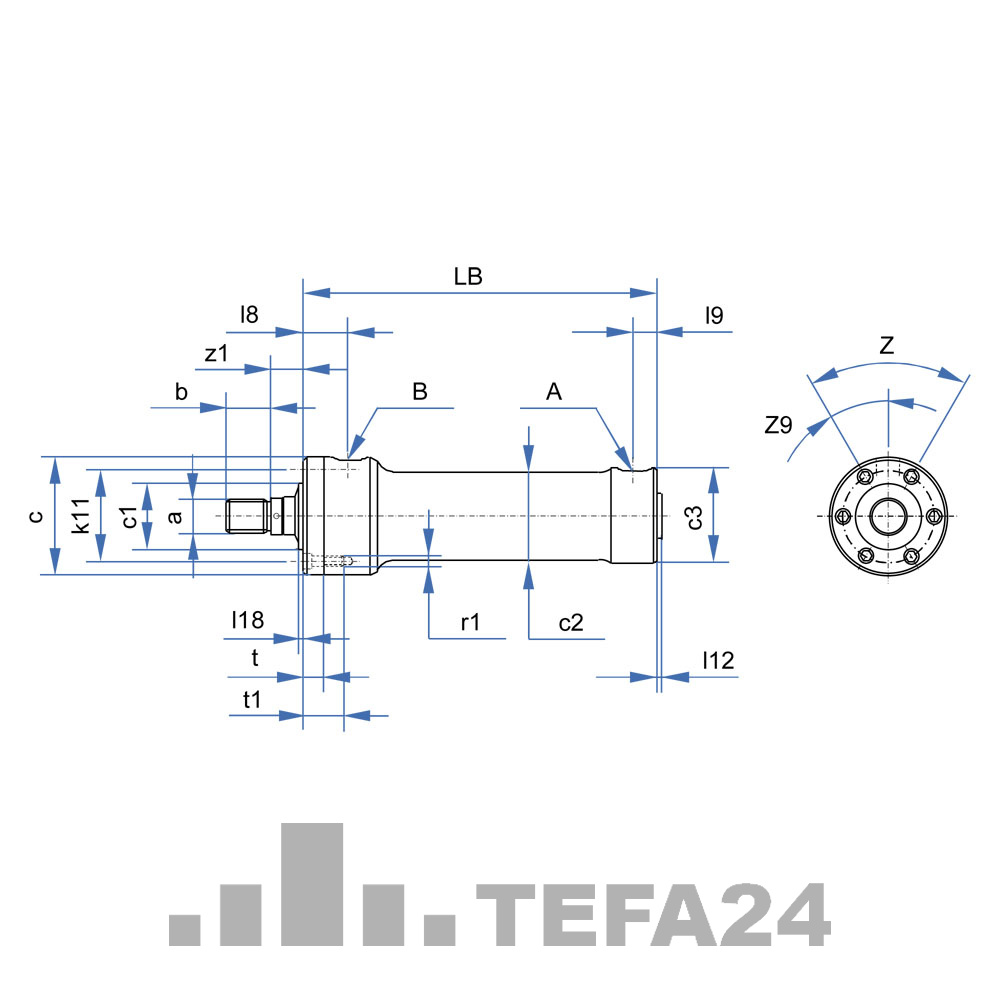

Hänchen Norm-Hydraulikzylinder Reihe 160 ISO 6020-1 – 40/28 × 100 mm
803,05 €
Produktinformationen "Hänchen Norm-Hydraulikzylinder Reihe 160 ISO 6020-1 – 40/28 × 100 mm"
Der Hänchen Norm-Hydraulikzylinder der Reihe 160 ist ein hochwertiger, doppeltwirkender Hydraulikzylinder in robuster Rundbauweise mit genormten Einbaumaßen nach DIN ISO 6020-1. Er wurde für anspruchsvolle hydraulische Anwendungen im Maschinen- und Anlagenbau entwickelt und überzeugt durch hohe Präzision, Zuverlässigkeit und eine lange Lebensdauer.
Mit einem maximal zulässigen Betriebsdruck von 160 bar (16 MPa) eignet sich die Baureihe 160 für zahlreiche industrielle Anwendungen, bei denen eine präzise Kraftübertragung und zuverlässige lineare Bewegungen erforderlich sind.
Durch die genormten Einbaumaße lässt sich der Hydraulikzylinder in bestehende Anlagen integrieren und eignet sich insbesondere als Ersatz für Hydraulikzylinder gleicher Normbauweise. Die hochwertige Verarbeitung, präzise gefertigte Bauteile und gehonte Zylinderlaufflächen gewährleisten einen verschleißarmen Betrieb und lange Wartungsintervalle.
Produkteigenschaften und Vorteile
Genormte Einbaumaße nach DIN ISO 6020-1 für eine einfache Integration und Austauschbarkeit
Maximaler Betriebsdruck von 160 bar für leistungsfähige hydraulische Antriebe
Doppeltwirkender Differentialzylinder für kontrollierte Bewegungen in beide Richtungen
Robuste Rundbauweise für anspruchsvolle industrielle Einsatzbedingungen
Gehonte Laufflächen für geringe Reibung und hohe Verschleißbeständigkeit
Präzise Fertigung für eine zuverlässige und gleichmäßige Zylinderbewegung
Lange Lebensdauer und Wartungsintervalle durch hochwertige Materialien und abgestimmte Dichtungssysteme
Vielfältige Konfigurationsmöglichkeiten hinsichtlich Hub, Befestigung, Kolbenstange und Dichtungssystem
Kompatibel mit Anbauteilen nach ISO 8132
Optional mit Sensorik erweiterbar zur Überwachung und Regelung der Zylinderposition
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Hänchen |
| Baureihe | 160 |
| Zylindertyp | Norm-Hydraulikzylinder |
| Bauart | Rundbauweise |
| Wirkungsart | Doppeltwirkender Differentialzylinder |
| Norm | DIN ISO 6020-1 |
| Max. Betriebsdruck | 160 bar (16 MPa) |
| Kolbendurchmesser | 25–200 mm |
| Hublänge | 1–6.000 mm |
| Kolbengeschwindigkeit | Bis 0,5 m/s |
| Dichtungssysteme | Basisausführung, Servocop®, Servofloat® |
| Anbauteile | Nach ISO 8132 |
Die genauen technischen Eigenschaften und Abmessungen sind von der gewählten Zylinderausführung abhängig.
Typische Einsatzbereiche
Hänchen Norm-Hydraulikzylinder der Reihe 160 kommen in verschiedenen industriellen Anwendungen zum Einsatz, beispielsweise:
Maschinen- und Anlagenbau
Produktions- und Fertigungsanlagen
Pressen und Umformmaschinen
Automatisierungs- und Handhabungstechnik
Positionier- und Vorschubantriebe
Hydraulische Spann- und Bewegungssysteme
Hohe Qualität und flexible Konfiguration
Die Hänchen Reihe 160 verbindet die Vorteile einer genormten Bauweise mit der Fertigungsqualität des Herstellers Hänchen. Unterschiedliche Befestigungsarten, Dichtungssysteme und Ausstattungsoptionen ermöglichen eine anwendungsspezifische Auslegung.
Die genormten Anschluss- und Einbaumaße erleichtern sowohl die Planung neuer Hydraulikanlagen als auch den Austausch vorhandener Normzylinder.
Hänchen Norm-Hydraulikzylinder Reihe 160 bei TEFA24: Eine zuverlässige Lösung für präzise hydraulische Bewegungen, hohe Betriebssicherheit und langlebige industrielle Antriebstechnik.
| Baureihe / Norm: | ISO 6020-1 |
|---|---|
| Dichtungs- und Führungssystem: | Basisausführung / Kunststoffführung |
| Druckkraft F1: | 20,1 kN |
| Druck max.: | 160 bar |
| Endlagendämpfung: | mit Endlagendämpfung |
| Hersteller-Artikelnummer: | 3008810A |
| Hub: | 100 mm |
| Kolben-Ø: | 40 mm |
| Lieferumfang / Befestigung: | Grundausführung ohne Anbauteile |
| Medium: | Mineralöl |
| Produktreihe: | Reihe 160 |
| Stangen-Ø: | 28 mm |
| Wirkungsart: | Differentialzylinder |
| Zugkraft F2: | 10,3 kN |
| Zylindergröße: | 40/28 mm |
