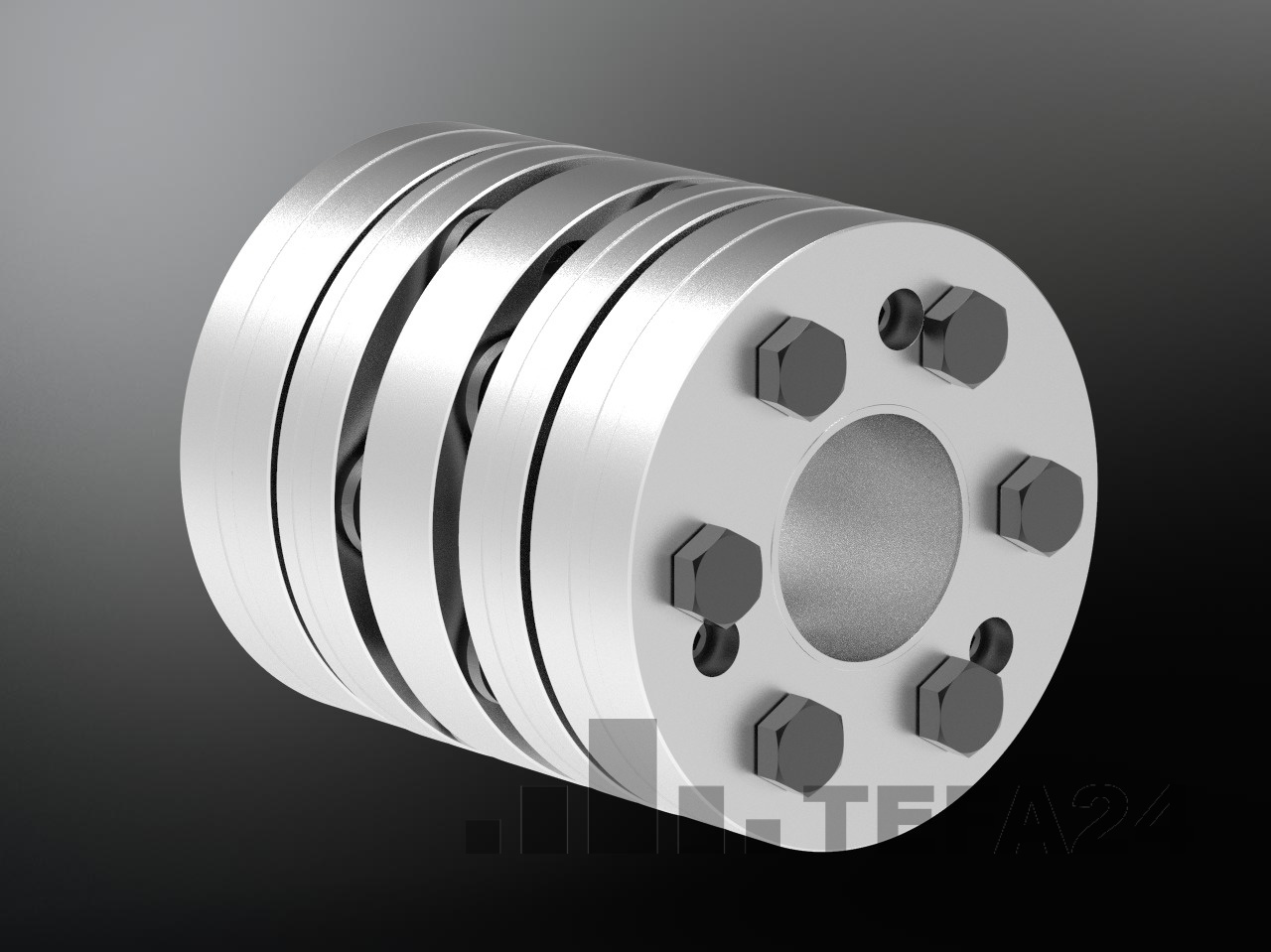

KTR RADEX-NC 51 DK Servolamellenkupplung Ausf. 3.6/3.6 – Bohrung 30/50 mm
393,09 €
Sofort verfügbar, Lieferzeit: 1-2 Wochen
Produktinformationen "KTR RADEX-NC 51 DK Servolamellenkupplung Ausf. 3.6/3.6 – Bohrung 30/50 mm"
KTR RADEX-NC DK Servolamellenkupplung Ausführung 3.6/3.6
Die KTR RADEX-NC DK Servolamellenkupplung Ausführung 3.6/3.6 ist eine spielfreie, torsionssteife Servolamellenkupplung von KTR Systems GmbH für präzise Antriebe. Sie eignet sich besonders für Servoantriebe, CNC-Achsen, Werkzeugmaschinen, Positionierachsen sowie Encoder- und Messsysteme, bei denen eine exakte Drehmomentübertragung und eine zuverlässige Verbindung zweier Wellen wichtig sind.
Diese RADEX-NC Ausführung ist als Bauart DK mit Nabenausführung 3.6/3.6 aufgebaut. Die Nabenausführung ist als Klemmnabe / Spannnabe mit Passfedernut beschrieben. Die Varianten dieses Mutterartikels decken 22 Artikelkombinationen ab. Die Auswahl der passenden Variante erfolgt über Baugröße, Bohrung d1 und Bohrung d2.
Ihre Vorteile
- spielfreie und torsionssteife Drehmomentübertragung für dynamische Servoachsen
- wartungsarme Kupplungsausführung mit Lamellenpaket aus rostfreiem Stahl
- geeignet zum Ausgleich von Wellenversatz innerhalb der zulässigen Katalogwerte
- verschiedene Baugrößen und Fertigbohrungen für eine einfache Anpassung an Motor- und Abtriebswellen
- technisch saubere Variantenauswahl über Baugröße, Bohrung d1 und Bohrung d2
Technische Merkmale
- Produktreihe: RADEX-NC
- Kupplungstyp: Servolamellenkupplung
- Bauart: DK
- Nabenausführung: 3.6/3.6 – Klemmnabe / Spannnabe mit Passfedernut
- Wellenbefestigung: Klemmnabe / Spannnabe + Passfedernut
- Material: Naben Aluminium/Stahl je Baugröße, Lamellenpaket aus rostfreiem Stahl
- Temperaturbereich: -30 bis +200 °C (baureihenabhängig; KTR-Angaben prüfen)
- Baugrößen im Mutterartikel: 43, 51, 61
- Bohrung d1: 15, 22, 24, 25, 30, 32, 35, 38, 40, 42, 45, 48, 55, 65, 75 mm
- Bohrung d2: 15, 24, 25, 30, 32, 35, 38, 40, 45, 48, 50, 55, 65, 75 mm
- Beispiel-MPN/KTR-Artikelnummer: 720430212201
Einsatzbereich und Kompatibilität
Servoantriebe, CNC-Achsen, Werkzeugmaschinen, Positionierachsen, Encoder- und Messsysteme. Die Kupplung ist für die Verbindung von Motor- und Abtriebswellen geeignet. Entscheidend für die Auswahl sind die benötigte Baugröße, die beiden Wellenbohrungen, die gewünschte Nabenausführung sowie die zulässigen KTR-Katalogwerte für Drehmoment, Drehzahl und Wellenversatz.
Bei der konkreten Variante sind Drehmoment, Drehzahl, Torsionssteifigkeit und Gewicht immer baugrößenabhängig zu prüfen. Für eine saubere Shopware-6-Struktur sollte dieser Datensatz als Mutterartikel importiert werden; die Varianten werden darunter mit den Optionen Baugröße, Bohrung d1 und Bohrung d2 geführt.
| Anzugsmoment Schrauben [Nm]: | 135 |
|---|---|
| Außendurchmesser DH [mm]: | 124 |
| Bauart: | DK |
| Dmax [mm]: | 70 |
| Drehfedersteifigkeit [Nm/rad]: | 460000 |
| Gesamtlänge L [mm]: | 138 |
| KTR Teilenummer: | 720510213001 |
| Klemmschraube / Gewindestift: | M14 |
| Kupplungstyp: | Servolamellenkupplung |
| L1/L2 [mm]: | 50 |
| Lamellenform: | 6-Loch |
| Material Funktionselement: | rostfreier Stahl (Lamellen) |
| Max. Drehmoment TKmax [Nm]: | 1950 |
| Max. Drehzahl [1/min]: | 6700 |
| Nabenausführung nach KTR: | 3.6/3.6 |
| Nabenbohrung 1: | 30 |
| Nabenbohrung 2: | 50 |
| Nabentyp d1: | 3.6 |
| Nabentyp d2: | 3.6 |
| Nenndrehmoment TKN [Nm]: | 1300 |
| Nut/Passfeder d1: | mit Passfedernut |
| Nut/Passfeder d2: | mit Passfedernut |
| Spielfrei: | ja |
| Temperaturbereich: | -30 bis +200 °C (baureihenabhängig; KTR-Angaben prüfen) |
| Toleranz d1: | H7 |
| Toleranz d2: | H7 |
| Torsionssteif: | ja |
| Verschleißfrei: | ja |
| Wartungsfrei: | ja |
| Wellenbefestigung: | reibschlüssige Spannringverbindung |
| Werkstoff: | Aluminium |
| dh [mm]: | 73 |
| s [mm]: | 8 |
| zul. axialer Versatz [mm]: | 2,5 |
| zul. radialer Versatz [mm]: | 0,52 |
| zul. winkliger Versatz [Grad]: | 1 |
