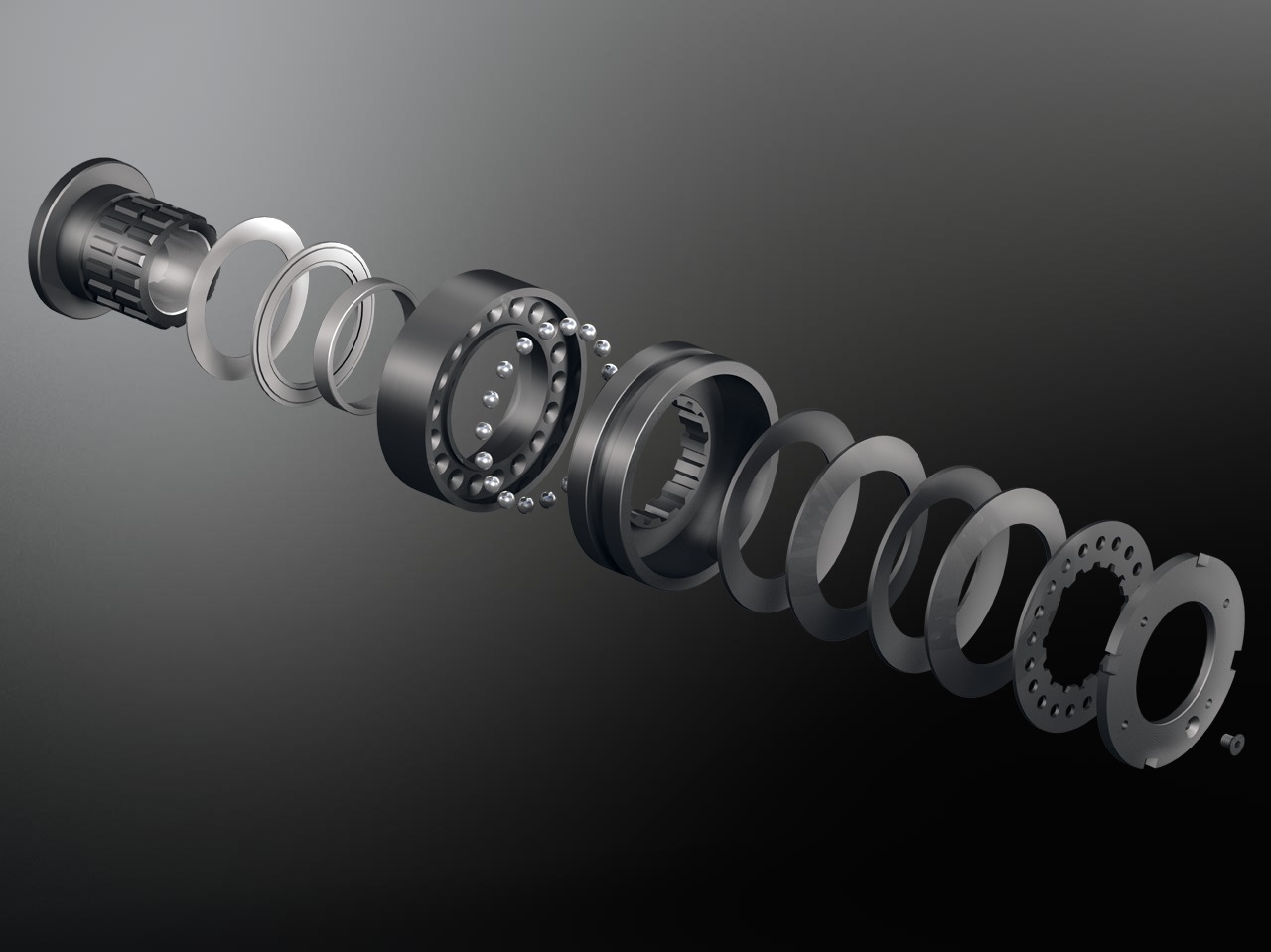

KTR-SI Gr. 0 SR-FT-T1 Ø12 mm H7
784,05 €
Produktinformationen "KTR-SI Gr. 0 SR-FT-T1 Ø12 mm H7"
KTR-SI Gr. 0 SR-FT Überlastkupplung bei TEFA24 kaufen
Die KTR-SI Gr. 0 SR-FT Überlastkupplung ist eine KTR-SI Überlastkupplung zur zuverlässigen Drehmomentbegrenzung in industriellen Antrieben. Sie schützt Maschinen, Getriebe und Antriebskomponenten, indem sie bei Überschreiten des eingestellten Drehmoments auslöst.
Die Varianten sind für die Auswahl nach Tellerfeder-Schichtung, Bohrung und eingestelltem Drehmoment aufgebaut. So lassen sich technische Auslegung und Ersatzteilbestellung im Shop eindeutig abbilden.
- Ausführung: SR – Synchron-Ausführung: Wiedereinrastung nach 360° in gleicher Winkelposition.
- Bauart: FT – Flanschausführung der KTR-SI Standardbaureihe.
- Baugröße: Gr. 0; Tellerfeder-Schichtung: T1|T2
- Katalog-Drehmomentbereich: 5-10 Nm|10-40 Nm
- Eingestellte Drehmomente: 7.5 Nm, 8 Nm, 15 Nm, 17 Nm, ohne Voreinstellung
- Verfügbare Bohrungen: Ø12 mm H7, Ø14 mm H7, Ø15 mm H7, Ø16 mm H7, Ø18 mm H7, Ø19 mm H7 und weitere (7 Varianten).
- nmax 6000 1/min; Gewicht ca. 0.41 kg; Hub 1.2 mm
- Katalogmaße: d1 41 mm, D 28 mm, D1 38 mm, D2 48 mm, L 38.5 mm, L1 51 mm, L2 66 mm, Anschlussbild 6xM5
- Shopware-Varianten in diesem Mutterartikel: 12
Prüfen Sie vor der Bestellung vorhandene KTR-Bezeichnung, Drehmomentanforderung, Wellenbohrung, Einbauraum und Anschlussmaße. Die technischen Werte stammen aus dem KTR-SI-Katalogauszug und der bereitgestellten Preis-/Materialliste.
| Abmessung D: | 28 mm |
|---|---|
| Abmessung D1: | 38 mm, 41 mm |
| Abmessung D2: | 48 mm |
| Abmessung DA: | 55 mm |
| Abmessung L: | 38.5 mm |
| Abmessung L1: | 4 mm, 51 mm |
| Abmessung L2: | 6.5 mm, 66 mm |
| Abmessung l3: | 3 mm |
| Abmessung l4: | 7.5 mm |
| Abmessung l5: | 9 mm |
| Abmessung l6: | 8 mm |
| Abmessung l7: | 27.5 mm |
| Anschlussbild z: | 6xM5 |
| Bohrungsstatus: | Fertigbohrung H7 mit Nut nach DIN |
| Bohrungstoleranz: | H7 |
| Eingestelltes Drehmoment: | ohne Voreinstellung |
| Gewicht: | 0.41 kg |
| Hersteller: | KTR |
| Hub DK: | 1.4 mm |
| Hub FR: | 1.6 mm |
| Hub SGR: | 0.6 mm |
| Hub SR: | 1.2 mm |
| Hub für Ausführung: | 1.2 mm |
| KTR-SI Ausführung: | SR - synchron wiedereinrastend |
| KTR-SI Bauart: | FT - Flanschausführung |
| KTR-SI Baugröße: | 0 |
| KTR Teilenummer: | 630400101200 |
| Katalog-Drehmomentbereich: | 5-10 Nm |
| Katalog Tmax: | 10 Nm |
| Katalog Tmin: | 5 Nm |
| Katalog Vorbohrung: | Ø7 mm |
| Katalog max. Bohrung: | Ø20 mm |
| Max. Drehzahl: | 6000 1/min |
| Nabenbohrung nach KTR: | Ø12 mm H7 |
| Produktfamilie: | KTR-SI Überlastkupplung |
| Tellerfeder-Schichtung: | T1 |
